Energia banatzeko sareak gero eta konplexuagoak direnez, zerbitzu publikoek eta industria-instalazioek aparteko fidagarritasuna, segurtasuna, trinkotasuna eta mantentzerik gabeko funtzionamendua eskaintzen duten ekipoak behar dituzte. TheTentsio ertaineko SF6 Erabat Isolatua Eraztun Elektrikoa Zigilatua Unitate Nagusia Konmutagailu trinkoaTentsio ertaineko banaketa-sistema modernoetarako irtenbide nagusi gisa agertu da, isolamendu-errendimendu handiagatik, ingurumena babesteagatik, funtzionamendu-segurtasunagatik eta bizitza luzeagatik.
Lugao Poweraurreratua eskaintzen duTentsio ertaineko SF6 Erabat Isolatua Eraztun Elektrikoa Zigilatua Unitate Nagusia Konmutagailu trinkoaHiri-azpiestazioetarako, industria-zentraletarako, energia berriztagarrietarako proiektuetarako, merkataritza-konplexuetarako eta zerbitzu-zerbitzuen banaketa-sareetarako diseinatutako soluzioak. Kommutazio-sistema trinko hauek potentziaren fidagarritasuna hobetzen laguntzen dute instalazio-espazioa eta mantentze-kostuak murrizten dituzten bitartean.
Artikulu honetan, SF6 isolatutako eraztun-unitate nagusiek nola funtzionatzen duten aztertzen dugu, haien abantailak, ezaugarri teknikoak, aplikazioak, aukeraketa-irizpideak eta zergatik bihurtu diren azpiegitura elektriko modernoan ezinbesteko osagaia.

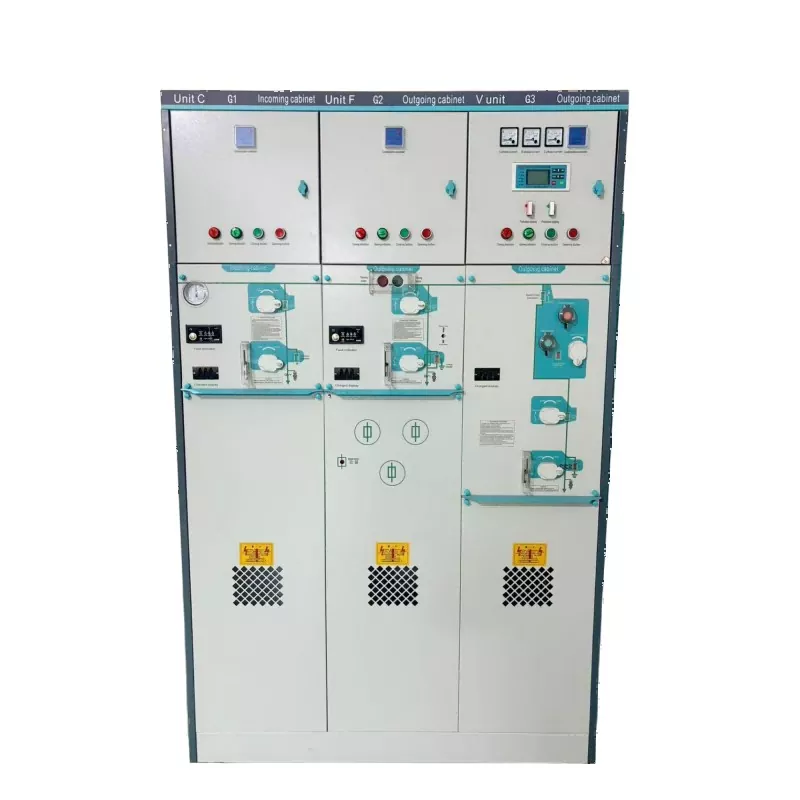

Tentsio ertaineko SF6 Erabat Isolatuta Eraztun Elektrikoa Unitate Nagusia Kommutagailu trinkoa fabrikan muntatutako tentsio ertaineko banaketa-gailu bat da, energia banaketa sareetan zirkuitu elektrikoak segurtasunez kontrolatzeko, babesteko eta isolatzeko diseinatua.
Sistemak sufre hexafluoruroa (SF6) gasa erabiltzen du medio isolatzaile eta arkua itzaltzeko medio gisa. Zuzeneko osagai guztiak altzairu herdoilgaitzezko depositu itxi baten barruan daude, barne-ekipoa hezetasunetik, hautsetatik, kutsaduratik, gatz-ihinztatzetik eta beste ingurumen-kutsatzaileetatik babestuz.
Eraztun Unitate Nagusiak (RMU) oso zabalduta daude:
Tentsio ertaineko SF6 Erabat Isolatua Eraztun Elektrikoa Zigilatua Unitate Nagusia Konmutagailu trinkoasistemek energia banaketa oso fidagarria eskaintzen dute instalazioen aztarna nabarmen murrizten duten bitartean.
SF6 isolatutako RMU baten funtzionamendu-printzipioa etenik gabeko potentzia-banaketa mantentzearen inguruan oinarritzen da, akatsen isolamendua eta zirkuituaren babesa ahalbidetzen dituen bitartean.
Funtzionamendu-baldintza arruntetan, elektrizitatea eraztun-konfigurazioan antolatutako elkarren artean konektaturiko elikaduraren bidez isurtzen da. Atal batean matxura bat gertatzen bada, kommutagailuak akatsen segmentua azkar isola dezake, eraginik gabeko atalen elikadura-hornidura mantentzen duen bitartean.
Zigilatutako SF6 gas ganberak bi funtzio kritiko betetzen ditu:
Diseinu honek fidagarritasun operatiboa eta langileen segurtasuna nabarmen hobetzen ditu.
Guztiz isolatuta dagoen RMU moderno batek hainbat osagai integratu ditu normalean:
| Osagaia | Funtzioa |
|---|---|
| Karga etendura etengailua | Karga-baldintzetan aldaketa-eragiketak egiten ditu |
| Etengailu | Matxurak etetea eta babesa eskaintzen du |
| SF6 gas depositua | Isolamendua eta arkua itzaltzea eskaintzen du |
| Busbar sistema | Konpartimentuen artean potentzia transferitzen du |
| Kableen konpartimentuak | Konektatu sarrerako eta irteerako elikadurak |
| Babes-erreleak | Funtzionamendu-baldintza anormalak hautematea |
| Lurraren etengailua | Mantentze-eragiketa seguruak bermatzen ditu |
| Kontrol Unitatea | Tokiko eta urruneko funtzionamendua ahalbidetzen du |
Osagai hauek batera, tentsio ertaineko banaketa irtenbide trinko baina oso eraginkorra sortzen dute.
Diseinu zigiluak ingurumenaren kutsadurak osagai elektriko kritikoetan eragitea saihesten du. Ondorioz, ekipoen errendimendua egonkorra izaten jarraitzen du funtzionamendu baldintza gogorretan ere.
Kommutazio-sistema tradizionalekin alderatuta, SF6 RMU-ek instalazio-espazio nabarmen gutxiago behar dute, eta biztanleria dentsitate handiko hiri-eremuetarako aproposa da.
Guztiz itxita dauden piezak ustekabeko kontaktu arriskuak ezabatzen dituzte eta operadorearen segurtasuna hobetzen dute.
Osagai nagusi guztiak gasez isolatutako itxituraren barruan zigilatzen direnez, mantentze-tarteak asko murrizten dira.
SF6 gasak isolamendu propietate bikainak ditu, ekipamendu trinkoak diseinatzeko aukera ematen dutenak, errendimendu elektrikoa uko egin gabe.
Kalitatezko RMU-ek 30 urte baino gehiagoz funtzionatu dezakete baldintza egokietan.
Zigilatutako deposituaren diseinuak ekipamendua eraginkortasunez babesten du:
Zehaztapenak proiektuaren eskakizunen arabera aldatzen diren arren, hurrengo taulak SF6 Eraztun Unitate Nagusi modernoetan aurkitzen diren parametro arruntak adierazten ditu.
| Parametroa | Balio Tipikoa |
|---|---|
| Tentsio nominala | 12kV / 24kV / 36kV |
| Maiztasun baloratua | 50Hz / 60Hz |
| Korronte nominatua | 630A - 1250A |
| Zirkuitu Laburren Eten Korrontea | 20kA - 31,5kA |
| Isolamendu ertaina | SF6 gasa |
| Babes Maila | IP67 edo handiagoa |
| Bizitza Mekanikoa | 5.000 - 10.000 Eragiketak |
| Funtzionamendu-tenperatura | -40°C eta +55°C artean |
Tentsio ertaineko SF6 guztiz isolatuta dagoen Eraztun Elektrikoa Zigilatua Unitate Nagusiko Kommutagailu trinkoaren aldakortasunari esker, industria ugaritarako egokia da.
Udalerriek RMUetan oinarritzen dira sarearen fidagarritasuna hobetzeko, lurzoruaren erabilera gutxituz.
Fabrikazio-plantek potentzia-banaketa egonkorra behar dute produkzio-etenaldiak saihesteko.
Eguzki-parkeek eta zentral eolikoek RMUak erabiltzen dituzte sorkuntza-aktiboak tentsio ertaineko sareetara konektatzeko.
Merkataritza-zentroek, bulego-dorreek eta erabilera mistoko garapenek etengailu trinkoen instalazioei etekina ateratzen diete.
Trenbideek, aireportuek, portuek eta metro sistemek tentsio ertaineko elektrizitate banaketa oso fidagarria behar dute.
Misiorako instalazio kritikoak etenik gabeko energia-ematearen araberakoak dira, eta RMUak aukera ezin hobea dira.
| Ezaugarri | SF6 RMU | Airez isolatutako konmutagailuak |
|---|---|---|
| Instalazio espazioa | Oso trinkoa | Aztarna handia |
| Ingurumen Erresistentzia | Bikaina | Moderatua |
| Mantentze-maiztasuna | Baxua | Gorago |
| Segurtasun Operatiboa | Alta | Moderatua |
| Fidagarritasuna | Bikaina | Ona |
| Bizi-itxaropena | 30 urte baino gehiago | 20-25 Urte |
| Ingurune gogorretarako egokitasuna | Nabarmena | Mugatua |
Fidagarritasuna, segurtasuna eta espazioaren optimizazioa lehentasunak diren proiektuetarako, SF6 isolatutako RMUek epe luzerako balio handiagoa ematen dute maiz.
Kommutazio-konfigurazio egokia aukeratzeak hainbat faktore garrantzitsu ebaluatu behar ditu.
Hautatu banaketa sarearen funtzionamendu-tentsioarekin bat datorren sistema.
Ziurtatu RMUk egungo eskaria eta etorkizuneko kargaren hazkundea kudeatu dezakeela.
Egiaztatu zirkuitulaburren kalifikazioek tokiko zerbitzu publikoen eskakizunak betetzen dituztela.
Hezetasuna, tenperatura, altitudea eta kutsadura maila baloratu.
Kontuan hartu urruneko monitorizazioa eta sare adimendunen integrazio-eskakizunak.
Instalazioa etorkizunean frogatu ahal den neurrian konfigurazio modularrak hautatuz.
Azpiegitura elektrikoen sektore globala azkar eboluzionatzen ari da banaketa-sare adimentsuagoetara eta sendoagoetara.
Sortzen ari diren joerak hauek dira:
Lugao Power bezalako fabrikatzaileek etengailuen teknologia berritzaileetan inbertitzen jarraitzen dute mundu osoan hurrengo belaunaldiko energia-sistemak laguntzeko.
SF6 Eraztun Unitate Nagusia tentsio ertaineko sare elektrikoak segurtasunez banatu, kontrolatu eta babesteko diseinatuta dago, potentziaren jarraikortasun fidagarria bermatuz.
SF6 gasak isolamendu-indarra eta arkua itzaltzeko ahalmen bikainak eskaintzen ditu, etengailuen diseinu trinkoak eta oso fidagarriak ahalbidetuz.
Kalitate handiko RMUek sarritan 30 urte baino gehiagoko zerbitzu-bizitza lortzen dute behar bezala instalatuta eta funtzionatzen dutenean.
Bai. Haien eraikuntza zigiluak eguraldiari, hezetasunari, hautsari eta kutsadurari oso erresistenteak egiten dizkie.
Erabat. RMU modernoek urruneko monitorizazioa, automatizazioa, komunikazio-protokoloak eta sare adimenduna kudeatzeko funtzioak onartzen dituzte.
Utilitateek, industria-instalazioek, energia berriztagarrien proiektuek, garraio-sistemek, eraikin komertzialak eta datu-zentroek asko erabiltzen dituzte switchgear irtenbide hauek.
Azpiegitura elektriko fidagarri, trinko eta mantentze-eraginkorren eskari gero eta handiagoak harrera bultzatzen jarraitzen duTentsio ertaineko SF6 Erabat Isolatua Eraztun Elektrikoa Zigilatua Unitate Nagusia Konmutagailu trinkoa. Bere diseinu guztiz zigilatuak, isolamendu-errendimendu bikainak, funtzionamendu-segurtasuna eta hainbat aplikaziotarako moldagarritasunari esker, tentsio ertaineko elektrizitatea banatzeko sare modernoetarako soluzio eraginkorrenetako bat da.
Zerbitzu-azpiestazioetan, industria-instalazioetan, energia berriztagarrien proiektuetan, garapen komertzialetan edo sare adimendunaren aplikazioetan zabalduta, RMU aurreratu hauek sistemaren fidagarritasuna hobetzen laguntzen dute, bizi-zikloko kostuak eta instalazio-espazio-eskakizunak murrizten dituzten bitartean.
Tentsio ertaineko SF6 guztiz isolatua eta itxitako eraztun elektrikoa Unitate nagusiaren konmutagailu trinkoaren irtenbide fidagarri baten bila zabiltza zure hurrengo proiekturako?at ingeniaritza taldeaLugao Powerprest dago zure tentsio-mailaren, sarearen eskakizunen, ingurumen-baldintzen eta etorkizuneko hedapen-planen arabera konfigurazio aproposa hautatzen laguntzeko.Jarri gurekin harremanetangaur zure proiektuaren beharrak eztabaidatzeko, aholku tekniko adituak jasotzeko eta epe luzerako errendimendua, segurtasuna eta balioa eskaintzen dituen irtenbide pertsonalizatua lortzeko.
