Industria-instalazioek, zerbitzu-azpiestazioek, energia berriztagarrietako plantak eta merkataritza-azpiegiturek banaketa elektriko seguruagoa eta eraginkorragoa eskatzen dutenez,13,8KV MV HV Aire Isolatutako Switchgearirtenbide fidagarrienetako bat bihurtu da. Gida honek bere funtzionamendu-printzipioa, abantailak, ezaugarri teknikoak, aplikazioak, mantentze-praktikak eta erosketa kontuak azaltzen ditu. Nola ere ezagutuko duzuLUGAO Powerkommutagailu sistema fidagarriak diseinatzen ditu epe luzerako segurtasun operatiboa, kostu-eraginkortasuna eta errendimendu egonkorra energia-sare modernoetarako.
Edukiak

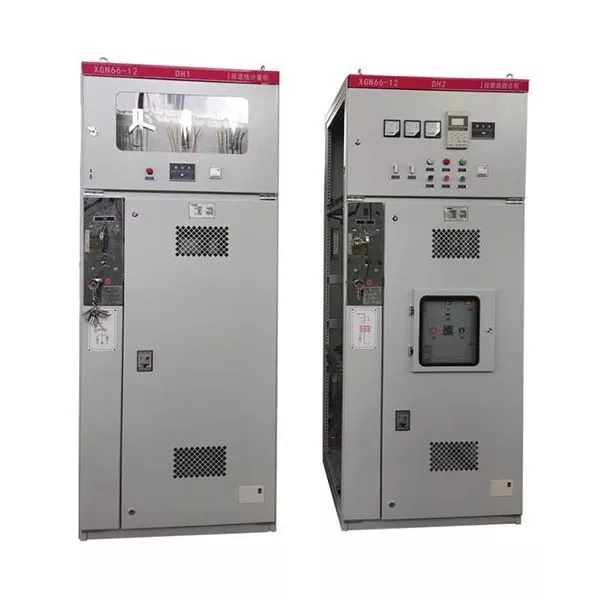

Zer da 13.8KV MV HV Air Isolated Switchgear?
LUGAO Powererrendimendu handikoak fabrikatzen ditu13,8KV MV HV Aire Isolatutako SwitchgearTentsio ertaineko elektrizitate banaketa seguru, fidagarri eta eraginkorra lortzeko diseinatutako soluzioak. 13,8 kV-ko tentsio nominalaren inguruan diseinatuta, etengailu-multzo hauek inguruneko airea erabiltzen dute isolamendu-euskarri nagusi gisa, ingurumena errespetatzen duten bitartean, funtzionamendu fidagarritasun bikaina eskaintzen duten industria-, merkataritza- eta zerbitzu-sistema elektrikoetarako.
Aire isolatutako switchgear (AIS) osagai elektriko integratu ugariz osatuta dago, metalezko konpartimentu itxietan muntatuta. Osagai hauek elkarrekin lan egiten dute elektrizitatea banatzeko, matxurak isolatzeko, ekipoak babesteko eta operadorearen segurtasuna bermatzeko.
SF₆ gasean oinarritzen den gas-isolamenduko etengailuak ez bezala, AISek airearen isolamendu naturala erabiltzen du. Horrek ingurumen-kezka murrizten du, bizi-zikloko kostuak murrizten ditu eta ohiko mantentze-lanak errazten ditu, barruko eta kanpoko instalazio askotan errendimendu dielektriko bikaina eskaintzen duen bitartean.
Tentsio ertaineko banaketa fidagarria errendimendu elektrikoaren araberakoa ez ezik, ekipoen segurtasunaren, mantentze-gaitasunaren eta zerbitzu-bizitza luzearen araberakoa da, aire isolatutako kommutagailu modernoen indar guztiak.
Funtsezko Ezaugarri eta Zehaztapen Teknikoak
Modernoa13,8KV MV HV Aire Isolatutako Switchgearbabes-teknologia aurreratuak eraikuntza modularrarekin konbinatzen ditu, instalazio malgua eta etorkizuneko sistemaren hedapena ahalbidetuz.
| Zehaztapena | Balio Tipikoa |
|---|---|
| Tentsio nominala | 13,8 kV |
| Maiztasuna | 50 Hz / 60 Hz |
| Korronte nominatua | 630A–3150A |
| Zirkuitu Laburren Eten Korrontea | Gehienez 40kA |
| Isolamendu ertaina | Giro-airea |
| Etengailu mota | Hutseko etengailua |
| Babes Gradua | IP4X edo gorago |
| Instalazioa | Barruan / Kanpoan (konfigurazioaren arabera) |
Osagai nagusiak
- Hutseko etengailua
- Korronte transformadorea (CT)
- Tentsio-transformadorea (VT)
- Busbar sistema
- Babes-errelea
- Lurraren etengailua
- Kableen konpartimendua
- Interblokeatzeko sistema mekanikoa eta elektrikoa
- Monitorizazio gailu adimendunak
Abantaila Nagusiak
1. Segurtasun Operatiboa Bikaina
Operadorearen segurtasuna beti da lehentasunik handiena. AIS modernoak interblokeatzeko sistema integralak ditu, funtzionamendu-sekuentzia okerrak saihesten dituzten bitartean arku-erresistenteak diren kabinete egiturek akats-baldintzetan arriskuak minimizatzen laguntzen duten bitartean.
2. Ingurumena errespetatzen duen diseinua
Airea isolatzaile gisa balio duenez, ez dago SF₆ bezalako berotegi-efektuko gasekiko menpekotasunik. Horri esker, airez isolatutako etengailuak ingurumenarekiko arduratsua den irtenbide bat da, gero eta iraunkortasun-eskakizun zorrotzagoekin bat egiten duena.
3. Bizi-zikloaren kostu txikiagoa
Teknologia alternatibo askorekin alderatuta, aire isolatuta dauden sistemek, oro har, instalazio kostu txikiagoak, mantentze errazago eta funtzionamendu gastuak murrizten dituzte beren bizitza osoan zehar.
4. Fidagarritasun handia
Hutseko etengailuek erresistentzia elektriko bikaina eskaintzen dute mantentze-baldintza minimoekin. Babes digitaleko errele aurreratuekin konbinatuta, sistemaren fidagarritasuna nabarmen hobetzen dute eta ustekabeko geldialdi-denborak murrizten dituzte.
5. Hedapen malgua
Armairu modular-diseinuek etorkizuneko elikadura gehitzeko aukera ematen dute etengailuen sorta osoa ordezkatu gabe, eta AIS ezin hobea da industria-instalazioak hazteko eta azpiestazioak zabaltzeko.
Aplikazio tipikoak
Bere aldakortasunagatik,13,8KV MV HV Aire Isolatutako Switchgearindustria askotan zabalduta dago.
- Zerbitzu-azpiestazioek
- Energia sortzeko plantak
- Eguzki energia proiektuak
- Parke eolikoak
- Industri fabrikazio-instalazioak
- Petrolioa eta gasa prozesatzeko plantak
- Meatze-ustiaketak
- Eraikin komertzialak
- Ospitaleak
- Aireportuak
- Datu zentroak
- Trenbideko garraio sistemak
Aplikazio bakoitzak zirkuitu babes fidagarriaz, potentzia-banaketa eraginkorra eta langileen segurtasuna hobetzen ditu, funtzionamenduaren jarraikortasun bikaina mantentzen duen bitartean.
Aire isolatua vs gasa isolatua
Isolamendu-teknologia egokia hautatzea instalazio-baldintzen, erabilgarri dagoen espazioaren, mantentze-estrategiaren, ingurumen kontuen eta proiektuaren aurrekontuaren araberakoa da.
| Ezaugarri | Aire Isolatutako Kommutagailuak | Gas Isolatutako Konmutagailuak |
|---|---|---|
| Isolamendua | Giro-airea | SF₆ gasa |
| Ingurumen-eragina | Oso baxua | Berotegi-efektuko gasen erabileragatik handiagoa |
| Mantentzea | Sinplea | Espezializatuagoa |
| Hasierako inbertsioa | Orokorrean Behea | Gorago |
| Espazio-eskakizuna | Handiagoa | Trinkoagoa |
| Ikuskapena Irisgarritasuna | Erraza | Konplexuagoa |
Nola aukeratu 13.8KV MV HV Aire Isolatutako Switchgear egokia
Egokia hautatzea13,8KV MV HV Aire Isolatutako Switchgeartentsio-kalifikazioarekin bat etortzea baino gehiago dakar. Ongi diseinatutako irtenbide batek epe luzerako fidagarritasun operatiboa, etorkizuneko hedapena eta estandar elektriko aplikagarriak betetzea onartu behar du.
Hautaketa faktore garrantzitsuak
- Berretsi tentsio nominala, maiztasuna eta etengabeko korronte baldintzak.
- Zehaztu zirkuitulaburreko korronte prospektibo maximoa.
- Instalazioaren ingurunea ebaluatu, barne edo kanpoko baldintzak barne.
- Aukeratu babes-erreleen konfigurazio egokia.
- Kontuan hartu etorkizuneko elikaduraren hedapen baldintzak.
- Egiaztatu IEC edo aplikagarriak diren beste arau batzuekin betetzen dela.
- Aukeratu ingeniaritza-esperientzia eta kalitate-kontrol frogatua duen fabrikatzaile bat.
- Berrikusi salmenta osteko laguntza teknikoa eta ordezko piezen erabilgarritasuna.
LUGAO Powerkommutagailuen konfigurazio pertsonalizatuak eskaintzen ditu zerbitzu-azpiestazioetarako, industria-instalazioetarako, energia berriztagarrietarako proiektuetarako eta energia-banatzeko sistema komertzialak egokitzeko. Ingeniaritza-taldeek babes-eskemak, busbar-diseinuak, neurketa-aukerak, komunikazio-protokoloak eta itxitura-konfigurazioak egokitu ditzakete proiektuaren eskakizunen arabera.
Mantentze-jardunbide egokiak
Ohiko mantentze-lanak ezinbestekoak dira ekipoen bizitza maximoa bermatzeko eta funtzionamenduaren segurtasuna mantentzeko. Aire isolatuta dauden etengailuek, oro har, teknologia alternatibo askok baino mantentze gutxiago eskatzen duten arren, programatutako ikuskapenak oso gomendagarriak izaten jarraitzen dute.
Gomendatutako Mantentze-zerrenda
- Ikuskatu armairuaren garbitasuna eta kendu metatutako hautsa.
- Egiaztatu blokeo mekaniko guztiak behar bezala funtzionatzen dutela.
- Egiaztatu hutseko etengailuen egoera.
- Beharrezkoa denean, estutu konexio elektrikoak.
- Probatu babes-erreleak mantentze-programaren arabera.
- Ikuskatu isolamendu-osagaiak zahartzearen seinaleak ikusteko.
- Egiaztatu lurraren jarraipena.
- Egin irudi termikoak puntu bero anormalak identifikatzeko.
- Erregistratu ikuskapen-datuak mantentze aurreikuspenerako plangintzarako.
| Mantentze-elementua | Iradokitako tartea | Helburua |
|---|---|---|
| Ikusizko Ikuskapena | Hilerokoa | Identifikatu hautsa, hezetasuna edo kalte fisikoak |
| Funtzionamendu mekanikoko proba | 6 hilabetero | Ziurtatu kommutazio-errendimendu fidagarria |
| Erreleen babesaren proba | Urtero | Egiaztatu babesaren zehaztasuna |
| Ikuskapen Termiko Infragorria | Urtero | Konexio solteak edo gainberotuak detektatu |
| Prebentzio Mantentze Integrala | 3-5 urtean behin | Luzatu bizitza bizitza eta hobetu fidagarritasuna |
Zergatik Power Project gehiago aukeratu LUGAO Power
Tentsio ertaineko banaketa-proiektuetarako, ekipoen kalitateak zuzenean eragiten du sistemaren fidagarritasunari, funtzionamendu-segurtasunari eta epe luzeko mantentze-kostuak.LUGAO PowerMundu osoko zerbitzu publikoen, industria-instalazioen, energia berriztagarrien plantak eta azpiegitura-proiektuen eskakizun zorrotzak asetzeko diseinatutako ekipamendu elektriko fidagarriak eskaintzera bideratzen da.
- Ingeniaritza eta diseinurako gaitasun profesionalak
- Fabrikazio-kalitatearen kudeaketa zorrotza
- Hutsean aldatzeko teknologia fidagarria
- Soluzio pertsonalizatuak industria desberdinetarako
- Nazioarteko estandarrak betetzea
- Bidalketa aurretik fabrikako proba integralak
- Kontsulta tekniko erantzunkorra eta salmenta osteko laguntza
- Esportazio esperientzia zabala merkatu globalak zerbitzatzen
Fabrikazio-prozesu aurreratuak kalitate-ikuskapen zorrotzarekin konbinatuz, LUGAO Power-ek bezeroei sistema elektrikoaren segurtasuna hobetzen laguntzen die, geldialdi-denbora minimizatzen eta bizi-zikloaren funtzionamendu-kostuak murrizten laguntzen die.
Maiz egiten diren galderak
1. Zein da 13.8KV MV HV Air Isolated Switchgear-en abantaila nagusia?
Bere abantailarik handiena funtzionamendu fidagarritasuna, segurtasun bikaina, ingurumena errespetatzen duen aire isolamendua eta mantentze-kostu nahiko baxuak konbinatzea da.
2. Airearekin isolatutako etengailuak egokiak al dira energia berriztagarrien proiektuetarako?
Bai. Eguzki-ustiategietan, zentral eolikoetan, bateria-energia biltegiratzeko sistemetan eta beste energia berriztagarrien instalazioetan oso erabilia da tentsio ertaineko banaketaren errendimendu fidagarria dela eta.
3. Zenbat denboraz funtziona dezakete normalean airez isolatutako etengailuak?
Instalazio egokiarekin eta prebentziozko mantentze-lanarekin, kommutagailu sistema modernoek zerbitzu fidagarria eskain dezakete 25-30 urte baino gehiagoz.
4. Aire isolatuta dauden etengailuek SF₆ gasa behar al dute?
Ez. Aire isolatuta dauden etengailuek inguruneko airea erabiltzen dute isolamendu-euskarri gisa, SF₆ gasaren beharra ezabatuz eta ingurumenarekiko jasangarriagoa den azpiegitura elektrikoa onartzen du.
5. Aldaketak pertsonalizatu al daitezke?
Bai. Hala nola, fabrikatzaileakLUGAO Powerpanelen diseinuak, babes-sistemak, komunikazio-interfazeak, egungo balorazioak, itxituraren konfigurazioak eta beste zehaztapen batzuk pertsonaliza ditzake proiektuaren eskakizun desberdinak betetzeko.
Ondorioa
Azpiegitura elektrikoak eraginkortasun, digitalizazio eta iraunkortasun handiagorantz eboluzionatzen jarraitzen duen heinean,13,8KV MV HV Aire Isolatutako Switchgeartentsio ertaineko potentzia banatzeko irtenbide fidagarria izaten jarraitzen du. Ingurugiroa errespetatzen duen isolamendu-metodoa, funtzionamendu fidagarritasun frogatua, diseinu modularra eta bizi-zikloko kostu txikiagoak inbertsio bikaina egiten dute zerbitzu publikoetarako, industria-lantegietarako, merkataritza-instalazioetarako eta energia berriztagarrietarako proiektuetarako. Fabrikatzaile fidagarri bat aukeratzeak errendimendu koherentea, segurtasun operatiboa hobetua eta epe luzerako balioa bermatzen ditu ekipoaren bizitza osoan zehar.
