Zer da Eraztun Unitate Nagusia eta nola funtzionatzen du botere banaketa modernoan

A Eraztun Unitate Nagusia (RMU)rol garrantzitsua jokatzen du tentsio ertaineko elektrizitatea banatzeko sistema modernoetan, batez ere hiri-sareetan, industria-instalazioetan eta energia berriztagarrien azpiegituretan. Gida sakon honek Ring Unitate Nagusia zer den, nola funtzionatzen duen, bere barne osagaiak, mota nagusiak, aplikazioak, abantailak eta zure proiekturako RMU egokia nola hautatu azaltzen du.

Aurkibidea

1. Eraztun Unitate Nagusien Sarrera
2. Nola funtzionatzen du Ring unitate nagusi batek?
3. Eraztun-unitate nagusi baten funtsezko osagaiak
4. Eraztun Unitate Nagusien motak
5. Eraztun Unitate Nagusiaren Zehaztapen Teknikoak
6. Eraztun Unitate Nagusien aplikazioak
7. Eraztun Unitate Nagusia erabiltzearen abantailak
8. Nola aukeratu eskuineko eraztunaren unitate nagusia
9. Eraztun Unitate Nagusia vs Switchgear Tradizionala
10. Mantentze- eta segurtasun-gogoetak
11. Maiz egiten diren galderak

1. Eraztun Unitate Nagusien Sarrera

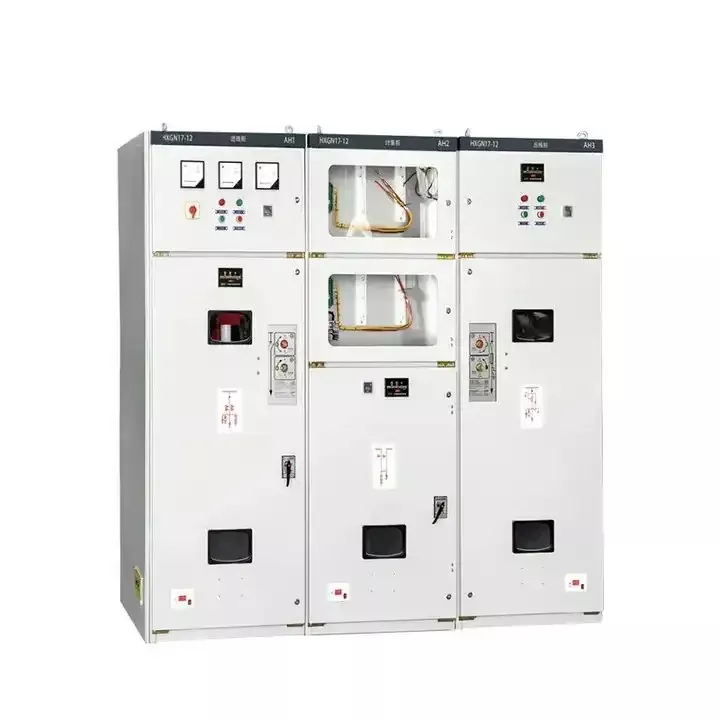

Eraztun Unitate Nagusia tentsio ertaineko potentzia banatzeko diseinatutako etengailu trinkoa da, metalez itxita dagoena, normalean 6kV-tik 40,5kV-ra bitartekoa. Eraztun Unitate Nagusiaren funtzio nagusia elikadura-hornidura fidagarria eta etengabea bermatzea da, begizta itxiko (eraztun) banaketa-sare bat osatuz.

Sistema erradialak ez bezala, Eraztun Unitate Nagusiak elektrizitatea bi norabidetatik hornitzea ahalbidetzen du. Atal batek huts egiten badu, energia berehala bideratu daiteke, RMUak ezinbestekoak bihurtuz azpiegitura kritikoetarako, hala nola ospitaleak, datu-zentroak, merkataritza-konplexuak eta hiri adimentsuak.

2. Nola funtzionatzen du Ring unitate nagusi batek?

Eraztun Unitate Nagusiak eraztun-topologia batean hainbat banaketa-elikadura konektatuz funtzionatzen du. RMU bakoitzak normalean hauek ditu:

• Sarrerako bi elikadura etengailu
• Irteerako transformadoreen babes-unitate bat

Funtzionamendu arruntean, elektrizitatea eraztunean zehar igarotzen da. Elikadura batean matxura bat gertatzen bada, akatsen sekzioa isolatu daiteke bide alternatibotik elikadura hornidura mantenduz. Auto-sendatze-gaitasun hori sare modernoetan Eraztun Unitate Nagusiak oso zabalduta egotearen arrazoi nagusia da.

3. Eraztun Unitate Nagusiaren funtsezko osagaiak

Eraztun Unitate Nagusi estandarrak osagai anitz integratzen ditu itxitura trinko bakarrean:

• Karga etengailua (LBS):Karga-baldintzetan zirkuituak kontrolatzen eta isolatzen ditu.
• Etengailua:Zirkuitu labur eta gainkarga babesa eskaintzen du.
• Busbar sistema:Potentzia konpartimentuen artean barnean banatzen du.
• Babes-erreleak:Detektatu akatsak eta abiarazi isolamendua.
• Lurraren etengailua:Mantentze-lanetan segurtasuna bermatzen du.

Fabrikatzaileek atsegin duteLugaoisolamendu eta zigilatzeko teknologia aurreratuak integratzea funtzionamenduaren fidagarritasuna eta bizi-iraupena hobetzeko.

4. Eraztun Unitate Nagusien motak

Eraztun Unitate Nagusiak isolamendu ertainaren eta diseinu funtzionalaren arabera sailka daitezke:

4.1 Gasez Isolatutako Eraztun Unitate Nagusia (GIS RMU)

SF6 gasa erabiltzen du isolatzeko, tamaina trinkoa, indar dielektriko handia eta ingurumena babesteko bikaina eskaintzen du.

4.2 Airearekin isolatutako Eraztun Unitate Nagusia (AIS RMU)

Isolamendu gisa airean oinarritzen da, espazioa murrizten ez duten barruko instalazioetarako egokia.

4.3 Solido Isolatutako Eraztun Unitate Nagusia

Epoxi erretxina edo material dielektriko solidoak erabiltzen ditu, SF6 gasa ezabatuz eta energia-sistema ekologikoak onartzen ditu.

5. Eraztun Unitate Nagusiaren Zehaztapen Teknikoak

6. Eraztun Unitate Nagusien aplikazioak

Eraztun Unitate Nagusiak hainbat sektoretan zabaltzen dira:

• Hiri eta landa elektrizitatea banatzeko sareak
• Industri lantegiak eta fabrikazio instalazioak
• Eraikin komertzialak eta etxebizitza multzoak
• Energia berriztagarrien azpiestazioek
• Trenbide eta metro sistemak

Diseinu modularra dela eta, RMUak ezin hobeak dira etorkizunerako prest dauden energia-sistema eskalagarrietarako.

7. Eraztun Unitate Nagusia erabiltzearen abantailak

• Horniduraren fidagarritasun handia elikadura bikoitzeko diseinuaren bidez
• Aztarna trinkoa eta lekua aurrezteko instalazioa
• Segurtasun operatiboa hobetu
• Mantentze-baldintza baxuak
• Sare adimendunen automatizazioarekin bateragarritasuna

Abantaila horiek Eraztun Unitate Nagusiak tentsio ertaineko banaketa modernorako soluzio hobetsia bihurtzen dute.

8. Nola aukeratu eskuineko eraztunaren unitate nagusia

Eraztun Unitate Nagusia aukeratzerakoan, kontuan hartu faktore hauek:

1. Tentsio nominala eta korronte baldintzak
2. Instalazio ingurunea (barruan/kanpoan)
3. Isolamendu-teknologiaren lehentasuna
4. Babes eta automatizazio funtzioak
5. IEC arauak betetzea

Lugao bezalako fabrikatzaile esperientziadunen produktuen dokumentazio zehatza berrikusteak erabakiak hartzeko prozesua nabarmen erraztu dezake.

9. Eraztun Unitate Nagusia vs Kommutazio Tradizionala

10. Mantentze- eta segurtasun-gogoetak

Eraztun Unitate Nagusiak gutxieneko mantentze-lanetarako diseinatuta dauden arren, aldizkako ikuskapenak ezinbestekoak dira. Mantentze-lan nagusiak honako hauek dira:

• Itxiturak eta zigiluak bisualki ikuskatzea
• Aldaketa-mekanismoen proba funtzionalak
• Isolamenduaren errendimendua kontrolatzea

Lugaoko RMU modernoek bizitza osorako zigilatutako diseinuak dituzte, tokiko mantentze-lanak murriztuz eta segurtasuna hobetuz.

Maiz egiten diren galderak (FAQ)

Q1: Zer tentsio mailatarako erabiltzen da Ring Unitate Nagusia?

Eraztun Unitate Nagusia 6 kV eta 40,5 kV bitarteko tentsio ertaineko sareetan erabiltzen da normalean.

2.G.: Eraztun Unitate Nagusia egokia al da kanpoan instalatzeko?

Bai, Eraztun Unitate Nagusi asko IP balorazio altuekin diseinatuta daude kanpoko eta ingurune gogorretarako.

3.G.: Zenbat denbora irauten du Ring Unitate Nagusi batek?

Diseinu egokiarekin eta gutxieneko mantentze-lanarekin, Ring Unitate Nagusiak fidagarritasunez funtziona dezake 25-30 urtez.

4.G.: Ring unitate nagusiak ingurumena errespetatzen al dute?

Solido isolatuak eta SF6rik gabeko Eraztun Unitate Nagusiak gero eta gehiago hartzen dira ingurumen-arauak betetzeko.

Amaitzeko, Ring Unitate Nagusia potentziaren banaketa modernoaren oinarria da, fidagarritasuna, segurtasuna eta eskalagarritasuna eskaintzen dituena. Lehendik dagoen sare bat berritzen ari zaren edo tentsio ertaineko sistema berri bat diseinatzen ari zaren ala ez, RMU egokia hautatzea funtsezkoa da. Ingeniaritza-esperientziaz babestutako Ring Unitate Nagusiko soluzio frogatuak bilatzen ari bazara, Lugaok estandar globaletara egokitutako zorro osoa eskaintzen du. Kontsulta teknikoa, soluzio pertsonalizatuak edo prezioen xehetasunak lortzeko, sentitu lasaijarri gurekin harremanetangaur eta eman hurrengo urratsa sare elektriko adimentsuago eta fidagarriagoa lortzeko.
