Etengailuak elektrizitate-sistema moderno guztien ardatza da. Zentral bateko sorgailu-terminaletatik hasi eta merkataritza-eraikin bateko azken banaketa-paneleraino, kommutagailuak konmutatzeko, babesteko, isolatzeko eta monitorizatzeko funtsezko funtzioak betetzen ditu, potentzia segurtasunez eta fidagarritasunez igarotzen mantentzen dutenak. Hori gabe, ez litzateke posible izango sare elektrikoen funtzionamendu kontrolatua edo akatsen kudeaketa segurua.
Elektrizitate-eskaera globala hazten den heinean, sare elektrikoak konplexuagoak bihurtzen dira eta energia-iturri berriztagarrien integrazioa bizkortu egiten da, etengailuetan ezarritako eskakizunak azkar eboluzionatzen ari dira. Zirkuitu laburreko jasaten balorazio altuagoak, babes-koordinazio adimentsuagoa, monitorizazio digitalaren integrazioa eta ingurumen-errendimendu estandar zorrotzagoak mundu osoko zerbitzu publikoek, industria-operadoreek eta azpiegituren garatzaileek eskatzen dituzten zehaztapenak birmoldatzen ari dira.
Liburu zuri honek tentsio-klaseetan zehar kommutagailuen teknologiari buruzko azterketa sakona eskaintzen du: behe-tentsioko banaketa-konmutagailuetatik hasi eta tentsio ertaineko eraztun-unitate nagusietara eta tentsio altuko metalezko konmutagailuetaraino. Produktu-kategoria bakoitzaren azpian dauden ingeniaritza-printzipioak, zehaztapenak arautzen dituzten errendimendu-parametro eta estandarrak, lehen mailako aplikazio-domeinuak eta teknologia-hautaketa erabakiak bideratzeko kontratazio-metodologia egituratua biltzen ditu.
Lugao Power Co., Ltd. Txinan oinarritutako etengailuen tentsio-sorta osoko fabrikatzaile nagusia da, eta IEC, ANSI eta IEEE estandarrekin ziurtatutako produktuak eskaintzen ditu OEM gaitasunarekin, pertsonalizatutako ingeniaritza-laguntza sendoarekin eta esportazio-esperientzia zabalarekin. Dokumentu honek Lugao Power-ren produktu-zorroa, fabrikazio-gaitasunak eta kokapen lehiakorra ere aurkezten ditu kommutagailuen proiektu globaletarako hornikuntza-kide fidagarri gisa.
Instalatutako mundu elektrikoa sortzeko ahalmenak 9.000 GW gainditu zituen 2024an eta urtero gutxi gorabehera % 3an hazten jarraitzen du. Ahalmen horren watt bakoitzak - ikatzak, gasak, nuklearrak, hidraulikoak, eguzkiak edo haizeak sortutakoa - hainbat aldiz igaro behar du kommutagailu-sistemetatik sorgailutik kontsumitzailerako bidaian. Kommutazio-azpiegitura honen funtzionamendu fidagarria eta segurua ez da ingeniaritza kontu hutsa; gizarte modernoaren funtzionamendurako ezinbesteko baldintza da.
Elektrizitatearen sarbidea, sarearen fidagarritasuna eta azpiegituren hedapenaren abiadura lehiakortasun ekonomikoaren determinatzaile kritikoak dira. Etengailuen hutsegiteek eragindako elektrizitate-etenaldiak industria-ekonomiei milaka milioi dolar kostatzen zaizkie urtero produkzio galduetan eta ekipo hondatuetan. Aitzitik, ondo diseinatutako eta behar bezala mantentzen diren kommutagailu-sistemek erabilgarritasun handiko sareak ahalbidetzen dituzte, ospitaleko operazioetatik hasi eta erdieroaleen fabrikaziotik datu-zentroko zerbitzuetaraino.
Kommutazio-merkatu globala 2023an 127.000 milioi USD inguru balio zuen eta 2030era bitartean % 6,8-7,9 CAGR batean haziko dela aurreikusten da, 200-215 milioi USDra iritsi arte. Hazkundearen eragile nagusiak hauek dira:
| Eskualdea | 2023 (B USD) | 2030F (USD B) | CAGR | Gidari nagusia |
| Asia-Pazifikoa | 52,4 USD | 87,6 USD | %7,6 | Industrializazioa |
| Europa | 28,1 USD | 44,8 USD | %6,9 | Sarearen berritzea, SF₆ kentzea |
| Ipar Amerika | 24,6 USD | 39,4 USD | %7,0 | Zahartzea infra, RE eraikitzea |
| Ekialde Hurbila eta Afrika | 12,3 USD | 22,1 USD | %8,7 | Elektrifikazioa |
| Latinoamerika | 9,6 USD | 15,7 USD | %7,2 | Sarearen hedapena |
1. Taula - Switchgear merkatu globala eskualdeka, 2023-2030 (Adierazgarria)
Terminoa "kommutagailu"Diskonexio elektrikoko etengailuen, fusibleen, etengailuen eta sistema koordinatu eta integratu gisa muntatutako kontrol, babes, neurketa eta monitorizazio ekipoen konbinazioari egiten dio erreferentzia. Kommutagailuak elektrizitate-sistemetako ekipamendu elektrikoak kontrolatzen, babesten eta isolatzen ditu. Potentzia-sarearen eta zerbitzatzen dituen kargaren arteko interfazea da, eta babes- eta kontrol-eskemak babesteko eta babesteko eskemak babesteko mekanismoa da.
Kommutazio-multzo bat eskala fisikoan izan daiteke horma-espazio ehunka milimetro batzuk hartzen dituen behe-tentsioko banaketa-plaka batetik, milaka metro karratuko dituen gasez isolatutako goi-tentsioko azpiestazio batera. Eskala-sorta hau izan arren, kommutagailu guztiek oinarrizko funtzio multzo bera betetzen dute.
| Funtzioa | Deskribapena eta garrantzia |
| Aldaketa | Zirkuitu elektrikoak egitea eta haustea funtzionamendu-baldintza arruntetan. Planifikatutako sarearen birkonfigurazioak, karga-transferentziak eta ekipamenduak isolatzea ahalbidetzen du mantentze-lanetarako. |
| Babesa | Baldintza anormalak detektatzea (gainkorronteak, zirkuitu laburrak, lurra-matxurak, tentsio-irtenaldiak) eta zirkuitu etenaldi azkarrak hastea ekipoen kalteak mugatzeko eta kaskadako hutsegiteak saihesteko. |
| Isolatze | Zirkuitu batean etenaldi elektriko frogatua, ikusgarria eta segurua sortzea, langileei energiarik gabe dauden ekipoetan lan egiteko aukera emanez, nahi gabe berriro dinamizatzeko arriskurik gabe. |
| Neurketa eta neurketa | Tentsioa, korrontea, potentzia, energia, potentzia-faktorea eta harmonikoak neurtzea fakturatzeko, monitorizatzeko, kargak kudeatzeko eta potentziaren kalitatea ebaluatzeko. |
| Jarraipena eta Kontrola | Zirkuituaren egoeraren, alarma-baldintzen eta ekipoen osasunaren tokiko eta urruneko ikusgarritasuna eskaintzea; SCADA edo azpiestazioen automatizazio sistemen bidez urrutiko kommutazio-eragiketak ahalbidetzea. |
2. taula — Switchgear-en bost oinarrizko funtzioak
Etengailuen funtziorik kritikoena eta teknikoki zorrotzena akats-korrontea etetea da. Energia-sistema batean zirkuitulaburra gertatzen denean, akats-korronteak funtzionamendu-korronte normalaren 10-50 aldiz balioak irits daitezke milisegundotan. Azkar eteten ez badira, matxura-korronte hauek kalte termiko eta mekaniko hondamendiak eragingo dituzte kable, transformadore eta bestelako ekipoetan.
Etengailuak —etengailuen multzoko etengailu nagusia— hiru ekintza egin behar ditu sekuentzia azkarrean: matxura detektatu (lotutako babes-erreleen bidez), kontaktu elektrikoak bereiztea eta bereizten diren kontaktuen artean sortzen den arkua itzaltzea. Arkua itzaltzeko mekanismoa etengailuen teknologia desberdinen arteko bereizle nagusia da eta 7. kapituluan zehatz-mehatz aztertzen da.
Kommutagailuen sailkapen oinarrizkoena funtzionatzen duen tentsio-mailaren araberakoa da. Tentsio-mailak behar diren isolamendu-tarteak, arku-energia-mailak, ekipoen dimentsioak eta aplikagarriak diren estandarrak zehazten ditu. Industriako tentsioaren sailkapen estandarra hau da:
| Tentsio Klasea | Tentsio Gama | Aplikazio tipikoak | Lehen Arauak |
| Behe Tentsioa (LV) | Gehienez 1.000 V AC | Eraikinen banaketa, motor kontrola, panel industrialak | IEC 61439, IEC 60947, UL 508A |
| Tentsio ertaina (MV) | 1 kV – 52 kV | Banaketa primarioa, hornikuntza industriala, RE proiektuak | IEC 62271-100 / -200 / -202 |
| Tentsio altua (HV) | 52 kV – 800 kV | Garraio-azpiestazioak, sare interkonexioak | IEC 62271-100 / -203, IEEE C37 |
| Ultra-Altua Tentsioa (UHV) | 800 kV-tik gora | Distantzia luzeko HVDC/HVAC transmisioaren bizkarrezurra | IEC 62271 (berezia) |
3. taula — Etengailuen sailkapena tentsio-mailaren arabera
Oharra:"Tentsio ertaineko" eta "tentsio handiko" definizioak aldatzen dira estandar erakundeen eta eskualdeko hitzarmenen artean. IEC terminologian, HV-k 1 kV-tik gorako tentsio guztiak estaltzen ditu, "tentsio altuko" (1-52 kV, batzuetan MV deitzen diote profesionalek) eta 52 kV-tik gorako "tentsio altuko" (EHV) arteko bereizketa batekin. Liburu zuri honek praktikatzaileen konbentzioa erabiltzen du: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Tentsio mailatik haratago, etengailuak beste hainbat dimentsio garrantzitsutan ere sailkatzen dira:
| Dimentsioa | Kategoriak |
| Isolamendu ertaina | Aire isolatua (AIS), Gasez isolatua SF₆ (GIS), Hutsa, Olioa (ondarea), Solido dielektriko |
| Itxitura Mota | Metalezko itxita, Metalezko estalita, Kubikula motakoa, Mota irekia (kanpoan) |
| Eten ertaina | Aire leherketa, olioa, hutsa, SF₆, CO₂ / aire garbia (sortzen ari dena) |
| Barruan / Kanpoan | Barruko etengailuak (ingurune kontrolatua); Kanpoko etengailuak (eguraldi erresistentea) |
| Finkoa / Erretiragarria | Finko-muntatutako etengailuak (kostu txikiagoa, malgutasun txikiagoa) eta etengailu erretiratu/errazagarriak (mantentze-lan errazagoa, beroaren ordezko) |
4. taula — Kommutagailuen sailkapen osagarriaren neurriak
Behe-tentsioko kommutagailuak sistemaren 1.000 V AC (edo 1.500 V DC) arteko tentsioetan funtzionatzen du, azken erabiltzaileei potentzia banatzeko azken fasea estaltzen du. LV switchgear-a edozein unitate-kategoriako unitate kopuruaren arabera ugariena da; literalki, milaka milioi unitate instalatzen dira mundu osoan egoitza-, merkataritza- eta industria-eraikinetan, datu-zentroetan, ospitaleetan eta fabrikazio-instalazioetan. Tentsio-maila baxuagoa izan arren, BH konmutagailuak ez dira sinpleak; LV sistema modernoek matxura-korronte handiak, ingurune harmoniko konplexuak, konektatutako karga dentsitate handiak eta energia-kalitate eta energia-kudeaketa gero eta sofistikatuagoak kudeatu behar dituzte.
IEC 61439-k definitutako behe-tentsioko gailuak eta kontrol-tresna-multzo batek (LVSCA) osagai funtzional hauek ditu normalean:

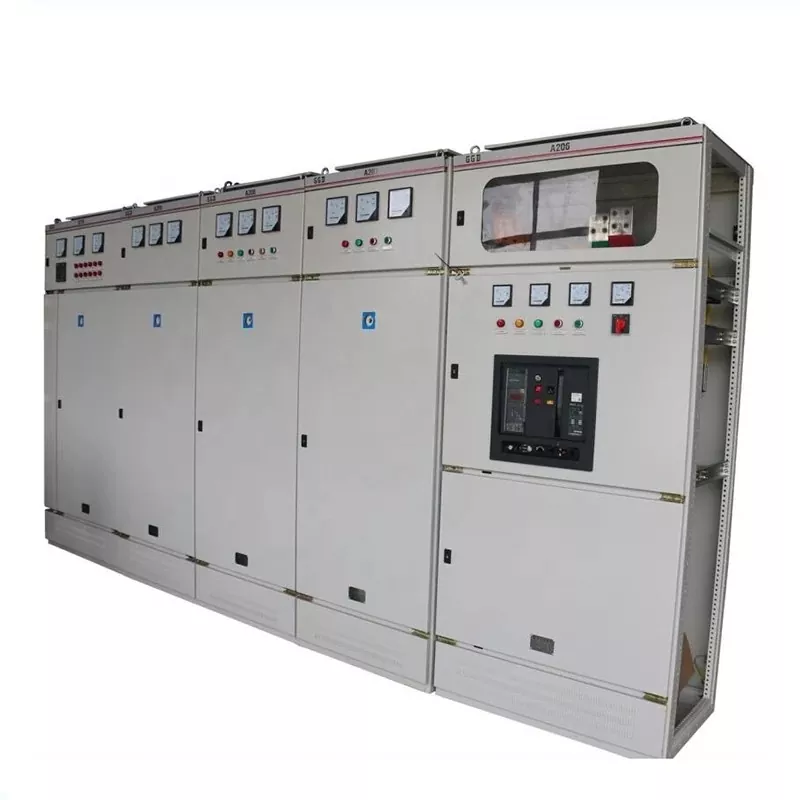

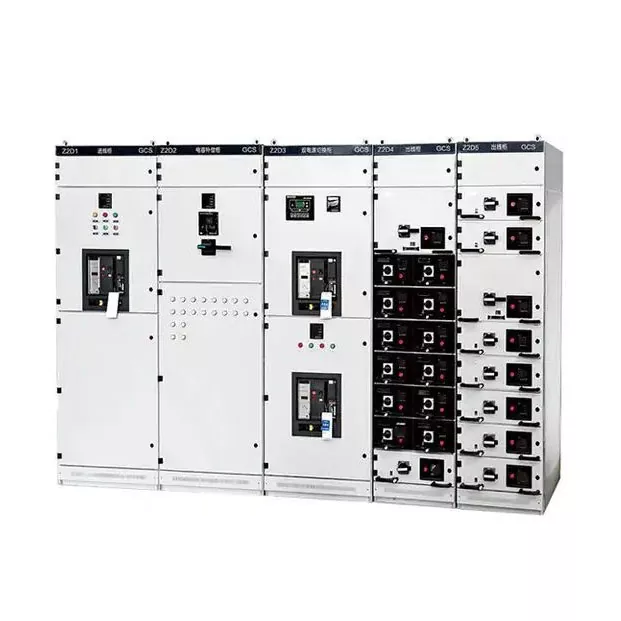

1. Irudia — Tentsio Beheko Banaketa Nagusia
IEC 61439-k hainbat tentsio baxuko konmutagailu eta kontrol-multzoak (LVSCA) mota definitzen ditu haien eraikuntza eta ezaugarri funtzionaletan oinarrituta:
| Parametroa | Deskribapena eta balio tipikoak |
| Tentsio nominala (Ue) | Muntaiaren funtzionamendu-tentsioa. Balio arruntak: 230/400 V, 400/690 V, 1.000 V. |
| Korronte nominala (in) | Multzoak eraman dezakeen gehienezko korronte etengabea tenperatura-mugak gainditu gabe. Tartea: 63 A - 6.300 A. |
| Zirkuitu laburreko erresistentzia (Icw) | Goiko eta denbora laburrean jasaten duten korrontea. Balio tipikoak: 25 kA, 50 kA, 80 kA (1 s edo 3 s). |
| Hausteko gaitasuna (Icu / Ics) | Etengailuen azken (Icu) eta zerbitzuko (Ics) zirkuitulaburrak hausteko ahalmena. Instalazio puntuan matxura-korronte prospektibo maximoa gainditu behar du. |
| Babes-maila (IP) | IP3X gutxieneko barruko industriarako; IP54 edo IP65 kanpoko edo ingurune gogorretan IEC 60529 arauaren arabera. |
| Barne Bereizketa Forma | IEC 61439 1-4b inprimakiek unitate funtzionalen eta busbarren arteko bereizketa definitzen dute. Forma altuagoek segurtasuna eta akatsen euspena hobetzen dituzte. |
5. Taula — BT Switchgear Parametro Tekniko nagusiak
Tentsio ertaineko kommutagailuak 1 kV eta 52 kV arteko tartean funtzionatzen du eta elektrizitate-sareen konmutazio- eta babes-maila primarioa adierazten du. Graneleko garraio-azpiestazioetako bigarren terminaletan, banaketa nagusiko azpiestazioetan, industria-instalazio handietan, energia berriztagarrietako zentralen konexio-puntuan eta kutxa motako transformazio-azpiestazioetan aurkitzen da. MV konmutagailuak matxurak kentzeko abiadura, babesaren selektibitatea eta banaketa sarearen malgutasun operatiboa zehazten ditu.
MV segmentua edozein konmutagailuen kategoriako eraldaketa teknologikorik esanguratsuena jasaten ari da, SF₆ gasa pixkanaka kentzeak, babes eta monitorizazio digitala integratzeak eta sare adimendunen arkitekturaren eskakizunak bultzatuta.
| Eraikuntza Mota | Ezaugarriak eta Aplikazioak |
| Metal-Itxitako Kommutagailuak | Zuzeneko pieza guztiak lurrazpiko metalezko itxitura baten barruan daude, barra-barra, kommutazio-gailu eta kable-konexioetarako konpartimentu bereiziekin. Barruko MT instalazio modernoetarako estandarra (IEC 62271-200). |
| Metalez estalitako etengailuak | Zuzeneko pieza eta konpartimentu guztien artean hesi metaliko osoak dituen azpikategoria. Barne-matxurak eusteko mailarik altuena (IEC 62271-200 LSC2B). |
| Kubikula motako kommutagailuak | Arku-erresistenteak ez diren kubikulu-panelak lerrotan muntatuta. Ekonomikoagoa baina arku-matxuraren errendimendu txikiagoarekin. |
| Gasez isolatutako konmutagailuak (GIS) | Bizidun pieza guztiak SF₆-z betetako itxitura zigilatuetan edo gas alternatiboetan itxita daude. Oso trinkoa, espazio gutxiko instalazioetarako egokia. |
| Airez isolatutako konmutagailuak (AIS) | Aire isolamendua erabiltzen du metalezko itxitura edo egitura irekietan. Aztarna handiagoa baina sinpleagoa eta errentagarriagoa. |
Eraztun Unitate Nagusia (RMU) fabrikan zigilatutako MT konmutagailu trinkoa da, eraztun-elikaduraren banaketa-sareetarako diseinatua, hiriko eta auzoko MT kable-sistemen topologia estandarra. RMU batek normalean bi eraztun-elikadura etengailu posizio gehi Transformadore-elikadura posizio bat edo gehiago eskaintzen ditu babes-gailuekin.

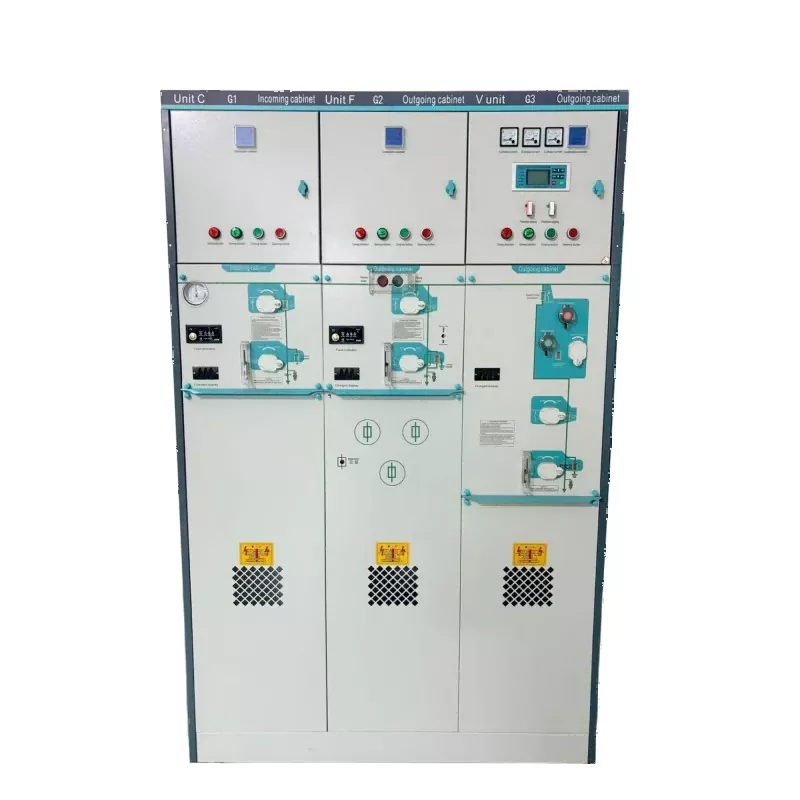

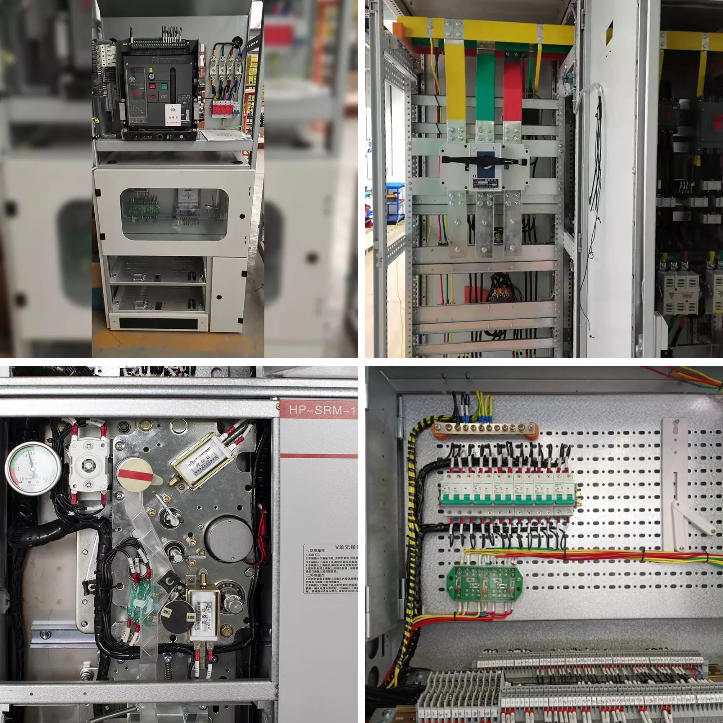

2. Irudia — Eraztun Unitate Nagusia (RMU): Banaketa Sareetarako MT Konmutagailu trinkoa
RMUak bi isolamendu-aldaera nagusitan daude eskuragarri:
| Teknologia | Funtzionamendu-printzipioa | Funtsezko abantailak | Mugak |
| Hutsean CB | Arkua huts handiko etengailu botila batean itzali da | Bizitza luzea (>10.000 eragiketa), gasik gabe, trinkoa, mantentze baxua | ≤52 kV-ra mugatuta |
| SF₆ CB | Gas-fluxuak arkua itzaltzen du presio-ganbera batean | Eten ahalmen handia, isolamendu bikaina, trinkoa | GWP handia (~ 23.500), ingurumen-arazoak, gasaren monitorizazioa behar da |
| Air-Blast CB | Presio handiko aireak arkua itzaltzen du | Gas arriskutsurik ez, kanpoko erabilerarako egokia | Tamaina handia, mantentze handikoa, zaharkituta dago neurri handi batean |
6. taula — MV Circuit Breaker Teknologiaren konparaketa
| Parametroa | Barruti / Balio tipikoak |
| Tentsio nominala | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Korronte normal nominatua | 630 A, 1.250 A, 1.600 A, 2.000 A, 2.500 A, 3.150 A, 4.000 A |
| Zirkuitu Laburreko Eten Korrontea | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Denbora laburrean jasan | Normalean 1 s edo 3 s zirkuitulaburreko korronte nominalean |
| Tximistaren bultzadari eustea (LIWV) | 60 kV (7,2 kV klasea) 250 kV (52 kV klasea), IEC 62271-1 arauaren arabera |
| Eragiketa-mekanismoa | Malguki kargatutako motorra (estandarra); eskuzko edo solenoide aukerak |
| Arau aplikagarria | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
7. taula — MT Konmutagailuen Zehaztapen Teknikoak
Goi-tentsioko etengailuak 52 kV-tik gorako sistemako tentsioetan funtzionatzen du, 72,5 kV, 145 kV, 245 kV, 420 kV eta 550 kV-ko tentsio arruntekin. Ekipamendu honek ontziratu gabeko transmisio-sarearen konmutazio- eta babes-azpiegitura kritikoa osatzen du, energia-sistemaren energia-maila altuena, energia elektriko-kantitate handiak sorkuntza-zentroen eta eskualdeko karga-zentroen arteko distantzia luzeetan garraiatzeaz arduratzen dena.
HV-ko konmutagailuen hutsegitearen ondorioak larriak dira: 220 kV-ko transmisio-azpiestazio nagusietako etengailu akastun bakar batek ehunka megawatt-eko sorkuntza edo karga deskonekta ditzake. HV mailetan matxura-korronteek eragindako ekipoen kalteak hondamendiak eta garestia izan daitezke. Testuinguru honek HV konmutagailuek bete behar dituzten errendimendu oso zorrotzak eta proba zorrotzak azaltzen ditu.
AIS teknologian, HV konmutagailuen osagaiak - etengailuak, deskonektoreak, lur-etengailuak, tresnen transformadoreak - aire zabaleko egituretan instalatzen dira, pieza bizien eta lurraren arteko isolamendua eskaintzen duten airearekin. AIS azpiestazioak hamarkadetan zehar transmisio-maila aldatzeko estandarra izan dira eta mundu osoan ohikoak izaten jarraitzen dute sinpletasunagatik, kostu txikiagoagatik eta mantentze eta ikuskatzeko erraztasunagatik.
AIS azpiestazioek lur eremu garrantzitsua behar dute segurtasun-tarteak mantentzeko. 220 kV-ko AIS azpiestazio tipiko batek 1-3 hektarea behar ditzake, faseen eta lurretik hainbat metroko tartearekin.
GIS teknologian, osagai bizi guztiak SF₆ gasez betetako aluminiozko itxitura zilindriko itxietan daude. SF₆-ren propietate dielektriko gorenei esker, fasetik lurrerako eta fasetik faseko sakeak nabarmen murrizten dira, azpiestazioen aztarna AIS eremu baliokidearen % 10-15era murriztuz.
GIS hobetsi da espazioa mugatutako inguruneetan, hala nola, lurpeko lurpeko hirietako azpiestazioetan, itsasoko plataformetan, altuera handiko guneetan eta kutsatutako industria-guneetan.
3. irudia — Tentsio handiko gasez isolatutako kommutagailuak (GIS) transmisio-azpiestazioa
Kommutagailu hibridoak funtzio primario anitz integratzen ditu (zirkuitu etengailua, deskonektorea, lur-etengailua, korronte-transformadorea) SF₆ betetako modulu trinko bakarrean. Honek AIS eta GISen arteko tarteko aztarna murriztea eskaintzen du, bien arteko kostuarekin. HGIS gero eta gehiago erabiltzen da eremu berrien luzapenetan eta edukiera gehiketetan, non GIS osoa kostu debekutsua den.
SF₆ puffer motako edo auto-leherketa etengailua da HV teknologia nagusi. Kontaktu-geometrian eta arku-kontrolean egindako hobekuntzek funtzionamendu-energia murrizten dute, eragigailu hidrauliko/pneumatiko handien ordez malguki bidezko mekanismo fidagarriak ahalbidetuz. HVrako SF₆ faseko alternatibak (CO₂/O₂ nahasketak, hutseko etengailuak) oraindik ikertzen ari dira, 2026tik aurrera hedapen komertzial mugatuarekin.
| Parametroa | Lugao HV switchgear zehaztapena |
| Tentsio Gama | 3.600 V - 40.500 V (IEC 62271-1 tentsio-klasearen definizioekin bat dator) |
| Korronte normal nominatua | Gehienez 4.000 A |
| Zirkuitu Laburreko Erresistentzia | Gehienez 50 kA (1 s denbora laburrean erresistentzia) |
| Itxitura Mota | Guztiz isolatuta dagoen metalezko armairua; barruko eta kanpoko konfigurazioak |
| Isolamendu ertaina | Aire isolatua (AIS) / Solid-isolated; SF₆ konfigurazioak eskuragarri |
| Arauak betetzea | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 Series |
| Ziurtagiriak | CE, ISO, CCC; Hirugarrenen motako probak |
8. taula — Lugao Power HV switchgear zehaztapen teknikoak
Etengailuen kontaktuak kargaren edo akatsen korrontearen arabera banatzen direnean, energia elektrikoak kontaktuen arteko plasma-arku bat eusten du. Tenperaturak 5.000-20.000 K-ra iristen dira, akatsen korronte osoa itzaltzen den arte. Etengailuaren arkua itzaltzeko gaitasunak —korronte naturalean eteteko abiadura zero—, eten daitekeen matxura-korronte maximoa (haustura-ahalmena) eta uzte-energia zehazten ditu.
Etendura-euskarriek, kontaktuen geometriak eta funtzionamendu-mekanismoaren diseinuak hausgailuen errendimendua eta mantentze-baldintzak definitzen dituzte.
| Ertaina | Tentsio Gama | Errendimendu haustura | Ingurumen-eragina | Mantentzea | Joera |
| Hutsean | LV – 52 kV | Bikaina | Bat ere ez | Oso baxua | Hazten |
| SF₆ gasa | MV – HV | Bikaina | 23.500 GWP ⚠ | Baxua (zigilatua) | Araututako ↓ |
| Airea (ACB) | LV | Ona | Bat ere ez | Moderatua | Egonkorra |
| Olioa (ontziratua) | MV (ondarea) | Ona | Sute arriskua | Alta | Ondarea ↓ |
| CO₂ Nahasketa | MV–HV (garapena) | Sortzen | GWP ~ 1 | TBD | I+G fasea |
9. Taula — Arkua itzaltzeko euskarrien konparaketa etengailuen kategorietan
EBko F-Gas Erregelamenduak (EB 2024/573) SF₆ kentzen du 2030etik aurrera MT instalazio berrietarako. Beste eskualde batzuk antzeko arauak hartzen ari dira. Industriaren erantzunak honako hauek dira:
⚠ KONTRATAZIO OHARRA
20-30 urteko iraupena duten proiektuetarako, SF₆rik gabeko teknologia zehaztuz gero, ordezkapen-kostuak saihesten dira. Lugao Power-ren hutsean eta solidoan isolatutako MT kommutagailuak etorkizunerako egokiak diren alternatibak eskaintzen ditu. Hartu Lugao ingeniaritza SF₆rik gabeko soluzio optimoetarako.
| Parametroa | Definizioa eta garrantzia |
| Tentsio nominala (Ur) | Kommutagailuak etengabe funtziona dezakeen sistemako tentsiorik altuena. Instalazioan funtzionamendu-tentsio maximoa gainditu behar du. |
| Zirkuitu laburreko eten-korronte nominala (Isc) | Etengailuak fidagarritasunez eten dezakeen akats-korronte maximoa. Sistemaren matxura-korrontea gainditu behar du. |
| Iraupen laburrerako balorazioa (Icw) | Gehienezko korronte-konmutagailuak denbora zehatz batean (1 s edo 3 s) eraman ditzake egiturazko kalterik gabe. |
| Korronte arrunt nominala (Ir) | Gehienezko karga-korronte etengabea muga termikoetan, karga hazteko marjina duena. |
| Isolamendu-mailak (LIWV / SIWV) | Tximista-bulkada jasangarria eta bulkada kommutazio-jasateko tentsioak. Sorturen babesarekin koordinatu behar da. |
| Barne Arku Sailkapena (IAC) | IEC 62271-200 kategoriek (A, B, AB) barne-arku-failen euste segurua definitzen dute. |
| Zerbitzuaren jarraikortasuna galtzea (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B kategoriek ondoko baoek mantentze-lanetan energizatuta jarraitzen duten zehazten dute. |
10. taula — Kommutagailuen parametro tekniko kritikoak
| Estandarra | Gorputza | Eremua |
| IEC 62271-1 | IEC | HV konmutadore eta kontrol-tresnei buruzko zehaztapen komunak — tentsio-klase guztiak. |
| IEC 62271-100 | IEC | AC etengailuak - MV/HV CB estandarra. |
| IEC 62271-200 | IEC | 1 kV–52 kV-rako metalezko konmutagailuak — MT multzoak. |
| IEC 62271-203 | IEC | Gasez isolatutako metalez itxitako etengailuak (GIS) >52 kV-rako — transmisioko GIS. |
| IEC 61439-1 / -2 | IEC | LV switchgear-en multzoak - diseinuaren egiaztapena eta ohiko probak. |
| ANSI/IEEE C37 seriea | IEEE | Korronte AHT etengailuak (C37.04/06/09), MT etengailuak (C37.20), probak estaltzen ditu. |
| GB/T 3906 | SAC | Txinako estandarra 3,6-40,5 kV-ko metalezko konmutagailuetarako. IEC 62271-200aren baliokidea. |
| IEC 60947 seriea | IEC | LV etengailuak eta kontrol-tresna - etengailuetarako, deskonektoreetarako, kontaktoreetarako gailuen estandarrak. |
11. taula — Switchgear-en nazioarteko estandar nagusiak
| Urratsa | Jarduera | Galdera nagusiak eta entregagarriak |
| 1 | Sistemaren Analisia | Zirkuitu laburren azterketa egitea/berrikustea. Kokapen bakoitzean matxura-korronte prospektibo maximoa zehaztu. |
| 2 | Karga eta Tentsioaren Definizioa | Definitu korronte normal nominala, sistemaren tentsioa, tentsioaren erregulazioa, OLTC eskakizunak hala badagokio. |
| 3 | Teknologia Hautaketa | Hautatu tentsio-klasea (LV/MV/HV), eten-erdia (hutsa/SF₆/airea), itxitura mota (AIS/GIS/metalezko itxitura), barruko/kanpoko konfigurazioa. |
| 4 | Arauen Definizioa | Identifikatu aplikagarriak diren estandarrak, zehaztu behar diren ziurtagiriak (IEC, ANSI, CE, CCC, DNV, etab.) RFQn. |
| 5 | Babesaren Koordinazioa | Errele-funtzioak definitzea, denbora-korrontearen koordinazioa, komunikazio-protokoloa (IEC 61850, Modbus, DNP3), IAC/LSC eskakizunak. |
| 6 | Gunearen baldintzak | Definitu tenperatura, altitudea, hezetasuna, kutsadura, zona sismikoa, barruko/kanpoko instalazioa. Zehaztu derating eta itxituraren zehaztapenak. |
| 7 | RFQ eta ebaluazioa | Zehaztapen teknikoa ematea. Eskaintzak ebaluatu: betetzea, proba motak, entrega, laguntza, TCO. |
12. taula — Zazpi urratseko konmutadorearen zehaztapena eta kontratazio prozesua
| Aukeratu Hutsean/Solidoz Isolatutako MT Switchgear denean... | Aukeratu SF₆ GIS denean... |
| SF₆ debekatua edo arautua; etorkizunerako, ingurumen-arrisku baxua; MV ≤ 40,5 kV; mantentze baxua; barruko hobespena | Gunearen eremua oso mugatuta dago; tentsioa >40,5 kV; oso kutsatuta dagoen kanpoko ingurunea; mantentze-tarte luzatua; hermetikoki itxitako errendimendua |
13. taula — Teknologia hautatzeko gida: Hutsean/SI vs SF₆ GIS
💡 GAKO BAT
TCOaren analisia: 20 urteko bizitzan zehar, SF₆ MV konmutagailuen mantentze-lan osoko eta bizitzaren amaierako kostuek hutsean/solidoetan isolatutako alternatibak % 15-25ean gainditzen dituzte (SF₆ berreskurapena barne). Konpromisoaren aurretik hori kuantifikatzea gomendagarria da.
Lugao Power Co., Ltd.Txinan oinarritutako ekipamendu elektrikoen, potentzia-transformadoreen eta kutxa motako transformazio-azpiestazioen fabrikatzaile espezializatua da. Elektrizitatea banatzeko ekipoetan arreta berezia jarrita, Lugaok ingeniaritza-esperientzia sakona garatu du tentsio-tarte osoan -- tentsio baxuko banaketako kommutagailuetatik hasi eta tentsio handiko metalezko armairuetaraino - zerbitzu publikoak, EPC kontratistak, industria-operadoreak eta energia berriztagarrien proiektuen garatzaileak merkatu globaletan.
Fabrikaren zuzeneko hornidurak OEM gaitasun sendoarekin, estandar anitzeko betetzearekin eta laguntza tekniko oso erantzuteko taldearekin konbinatuta, Lugao kalitatea, betetzea eta prezio lehiakorrak behar dituzten nazioarteko proiektuetarako hornikuntza-kide hobetsi dira.

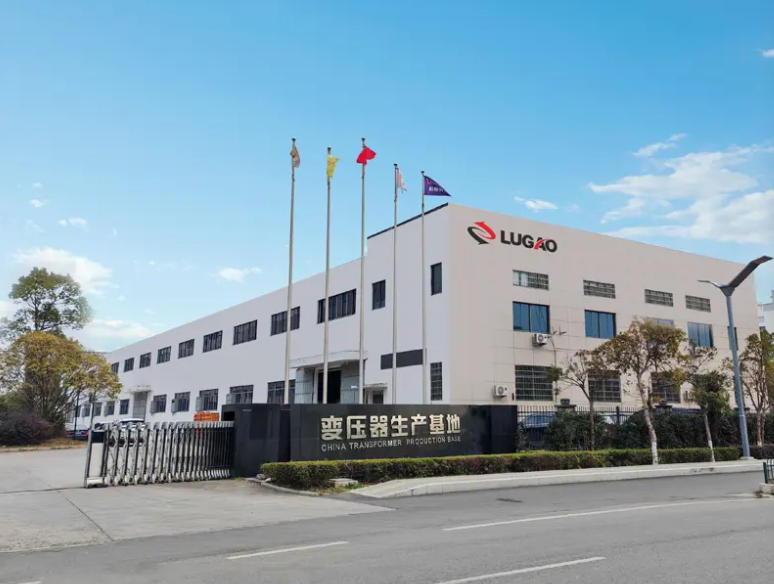

4. irudia - Lugao Power Co., Ltd. Fabrikazio instalazioa

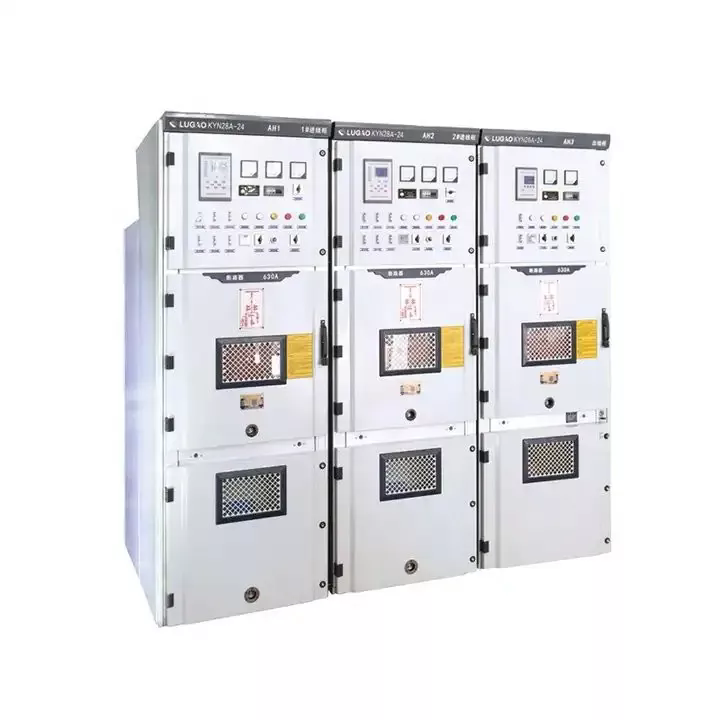

| Produktua | Tentsioa / Korrontearen barrutia | Arauak | Ziurtagiriak |
| LV Banaketa Taula Nagusia (MDB) | Gehienez 1.000 V / 6.300 A arte | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV Motor Kontrolerako Zentroa (MCC) | Gehienez 1.000 V / 4.000 A arte | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV metalezko konmutagailuak | 3,6 kV – 40,5 kV / 4.000 A arte | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Mota probatua |
| Eraztun Unitate Nagusia (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Mota probatua |
| Guztiz isolatuta dagoen metalezko armairua | 12 kV – 40,5 kV / 4.000 A arte | IEC 62271-200 | CE, ISO, Mota Probatua |
| HV kommutagailuak | 3.600 V - 40.500 V / 4.000 A arte, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Mota probatua |
| Ohiko / OEM Switchgear | Bezeroaren zehaztapenaren arabera | IEC / ANSI / GB / BS (proiektu bakoitzeko) | Proiektuaren eskakizunaren arabera |
14. taula — Lugao Power Switchgear produktuen zorroa
Lugao Power-en fabrikazio- eta ingeniaritza-eragiketak ISO 9001-aren ziurtagiria du, produktuak gauzatzeko fase guztiak hartzen dituen Kalitatearen Kudeaketa Sistema (QMS) batekin: sarrerako materialen ikuskapenetik fabrikazio-prozesuaren kontrola, produktu amaituaren probak eta entrega osteko laguntza. QMSak diseinuaren berrikuspena, hornitzaileen kualifikazioa, kalibratutako proba-ekipoen kudeaketa, ez-adostasunen prozesatzea eta ekintza zuzentzaileak barne hartzen ditu.
Mota-probak —prototipo-unitateetan egindako tentsio handiko tentsioko laborategi akreditatuetan— diseinuak zehaztutako errendimendu-baldintza guztiak betetzen dituela egiaztatzen du. Lugao-ren produktu-lerro estandarrak mota-probak dira aplikagarriak diren IEC eta GB arauen arabera. Aitortutako laborategien (KEMA, TÜV Rheinland, SGS, CPRI eta CEPRI barne) proba motako txostenak eskuragarri daude aurre-kualifikazioaren dokumentazio paketearen barruan.
MT-ko konmutagailuetarako mota-probak (IEC 62271-200) honako hauek dira:
| Ohiko proba | Estandarra / Onarpen Irizpideak |
| Potentzia-maiztasunaren jasapena | Isolamendu maila nominalean aplikatutako tentsioa 1 minutuz - ez da distirarik edo deskarga etengarririk |
| Isolamendu Erresistentzia | Megger proba 2,5 kV edo 5 kV DC-n; emaitza oinarri-lerroarekin eta gutxieneko onarpen-atalasearekin alderatuta |
| Funtzionamendu mekanikoko proba | Etengailu eta deskonektorearen funtzionamendu-mekanismoak ziklokatuta; funtzionamendu-denborak eta bidaia neurtuta |
| Elkarlokatzearen egiaztapena | Segurtasun-interblokeo guztiak (mekanikoak eta elektrikoak) egiaztatu dira etenaldi-sekuentzia okerrak saihesteko |
| Babes-errelearen proba funtzionala | Konfiguratutako babes-funtzio guztiak erreleen ezarpenekin probatu dira; bidaien denborak zehaztapenen arabera egiaztatuta |
| Kableatu eta Kontrol Zirkuituaren Egiaztapena | Kontrol eta bigarren mailako kableatuaren jarraikortasuna, polaritatea eta isolamendua onartutako planoekin egiaztatuta |
| Ikusizko eta Dimentsioko Ikuskapena | Osagai guztiak, etiketatzea, barra-barraren marka eta konexioak onartutako fabrikazio-planen arabera egiaztatu dira |
15. taula — Etengailuetarako Lugaoko potentziaren ohiko proba-programa
KALITATE KONPROMISOA
Lugao Power switchgear bidalketa bakoitzak dokumentazio tekniko osoko pakete batekin batera doa: ohiko proba-txostena neurtutako balio eta onarpen-irizpide guztiekin, proba motako ziurtagirien erreferentziak, materialen ziurtagiriak, proba-ekipoen kalibrazio-erregistroak, dimentsioko ikuskapen-erregistroak eta eraikitako planoak. Hirugarrenen ikuskapena eta FAT lekukoa eskatuz gero antola daitezke.
