Liburu zuri honek potentzia-transformadoreen industria globalaren analisi integrala aurkezten du, nagusi diren bi teknologia-kategoria aztertzen dituena: lehorreko motakoak eta olioan murgilduta dauden transformadoreak. Ingeniaritza printzipioak, aplikazioen segmentazioa, nazioarteko arau-esparruak, bizi-zikloaren ekonomia eta sortzen ari diren merkatu-dinamikak aztertzen ditu. Dokumentuak Lugao Power Co., Ltd.k, Txinan oinarritutako fabrikatzaile espezializatuak, gaur egungo merkatuaren eskakizunei erantzuten dien ingeniaritza bikaintasunaren, kalitate sistema zorrotzen eta pertsonalizazio gaitasun arinaren bidez erakusten du.
Potentzia-transformadoreak sare elektriko modernoen oinarrizko azpiegitura dira. Mundu mailako elektrizitate-eskaria hazten doan heinean, urbanizazioak, industria-hedapenak eta energia-iturri berriztagarrien integrazioak bultzatuta, transformadoreen teknologia aurreratu, fidagarri eta eraginkorren eskaria gero eta kritikoagoa bihurtzen da. Dokumentu hau ingeniariei, kontratazio espezialistei, proiektuen sustatzaileei, azpiegituren inbertitzaileei eta energia-politikaren arduradunei zuzenduta dago.
1.1 Definizioa eta oinarrizko funtzioa
A potentzia transformadoreindukzio elektromagnetikoaren printzipioaren bidez bi zirkuitu edo gehiagoren artean energia elektrikoa transferitzen duen gailu elektromagnetikoa da. Bere helburu nagusia potentzia elektrikoa tentsio-maila batetik bestera bihurtzea da - tentsioa handitzea distantzia luzeko tentsio handiko transmisiorako edo tentsioa jaistea industria-, merkataritza- eta bizileku-kontsumitzaileentzat seguru banatzeko.
Sorgailu edo motorrek ez bezala, transformadoreek ez dute atal mugikorrik beren funtzio nagusian, eta berez fidagarriak, iraunkorrak eta mantentze-lan baxuko gailuak dira. Transformadorearen funtzionamendua arautzen duen oinarrizko ekuazioa hau da:
V1 / V2 = N1 / N2 = I2 / I1
V tentsioa adierazten duen tokian, N bobinetan (1) eta sekundarioan (2) bira kopurua adierazten du, eta I korrontea adierazten du. Erlazio dotore honek tentsio-eraldaketa-erlazioen ingeniaritza zehatza ahalbidetzen du potentzia-maila zabal batean.
1.2 Testuinguru historikoa
William Stanley, Nikola Tesla eta beste batzuek 1880ko hamarkadan transformadore praktikoa asmatzea funtsezkoa izan zen korronte alternoko (AC) potentzia sistemak ahalbidetzeko. Lehenengo potentzia-transformadore trifasikoa 1890eko hamarkadan zabaldu zen, elektrizitatea distantzia luzeetan tentsio altuan eta korronte baxuan transmititzeko aukera desblokeatuz, erresistentzia-galerak izugarri murriztuz. Orduz geroztik, transformadoreen teknologiak eboluzionatu egin du materialen zientziaren aurrerapenen, isolamenduaren hobekuntzaren, monitorizazio digitalaren eta energia-eraginkortasunaren optimizazioaren bidez.
1.3 Funtzio elektrikoaren azpiegitura modernoan
Gaur egun, potentzia-transformadoreek energia emateko sistema guztien bizkarrezurra osatzen dute. Zentraletako sorgailu masiboko transformadore handietatik (GSU) hasi eta bizitegi-auzoetara zerbitzatzen duten banaketa-transformadoreetaraino, transformadoreak sare elektrikoaren nodo guztietan aurkitzen dira. Erabilgarritasun-azpiestazioek normalean potentzia-transformadore handi ugari dituzte, hamar edo ehunka megavolt-ampere (MVA) ahalmena kudeatzen dutenak.
Instalazio industrialak, merkataritza-konplexuak, datu-zentroak, garraio-sistemak, itsasoko plataformak eta energia berriztagarrien plantak transformatzaile-soluzio fidagarrien araberakoak dira. Transformadore-mota, ahalmena, hozte-metodoa, isolamendu-klasea eta osagarriak aukeratzea sarearen fidagarritasunari, segurtasunari, eraginkortasun energetikoari eta epe luzeko ustiapen kostuari zuzenean eragiten dion erabaki teknikoa da.
2.1 Merkatuaren tamaina eta hazkundearen ibilbidea
Energia transformatzaileen merkatu globalak hazkunde koherentea izan du azken hamarkadan eta hedatzen jarraitzen du. Sareko azpiegitura zaharren ordezkapenak, goranzko ekonomietan elektrifikazio azkarrak, energia berriztagarrien integrazioak eta sare adimendunen modernizazioak bultzatuta, merkatuak ekipamendu elektrikoaren industriaren segmentu estrategikoki esanguratsuenetako bat da.
Merkatuaren neurketa gakoen artean, urteko hazkunde-tasa konposatua (CAGR) % 5,5-7 ingurukoa da 2030era arte, Asia-Pazifikoa eskualdeko merkatu handiena ordezkatzen duena, eskariaren % 45 baino gehiago hartzen duena. Txina merkatu nazional handiena izaten jarraitzen du, bai potentzia transformadoreen ekoizle eta kontsumitzaile gisa.
2.2 Merkatuaren eragile nagusiak
2.3 Eskualdeko Merkatu Dinamika
| Eskualdea | Merkatu-kuota | Hazkundearen gidaria | Joera gakoa |
| Asia-Pazifikoa | ~%45 | Urbanizazioa | Sare adimenduna |
| Ipar Amerika | ~%20 | Sarearen modernizazioa | Ordezkoa |
| Europa | ~% 18 | Trantsizio energetikoa | Itsasoko eolikoa |
| Ekialde Hurbila eta Afrika | ~%10 | Elektrifikazioa | Tenperatura handiko unitateak |
| Latinoamerika | ~%7 | Zerbitzu publikoen inbertsioa | Meatzaritza |
2.4 Paisaia lehiakorra
Potentzia transformadoreen merkatu globala multinazional handien eta eskualdeko fabrikatzaile espezializatuen konbinazio batek zerbitzatzen du. Nazioarteko eragile nagusiak ABB (gaur egun Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric eta Eaton dira. Hala ere, Txinan oinarritutako fabrikatzaileak, hala nola, TBEA, China XD Group, CRRC eta enpresa espezializatuak bezalakoakLugaoPower Co., Ltd.nazioarteko merkatu kuota garrantzitsua lortu dute prezio lehiakorrak, entrega azkarrak eta kalitate estandarrak hobetuz.
Txinan oinarritutako fabrikatzaileek mundu mailako transformadoreen eskariaren zati handi bat hornitzen dute, batez ere Asiako hego-ekialdean, Ekialde Hurbilean, Afrikan eta Latinoamerikan. Txinako fabrikatzaileek gero eta gehiago betetzen dituzte nazioarteko ziurtagiriak, besteak beste, IEC, CE eta ANSI/IEEE estandarrak, merkatu globalen sarbide zabalagoa ahalbidetuz.
3.1 Nukleo magnetikoaren diseinua

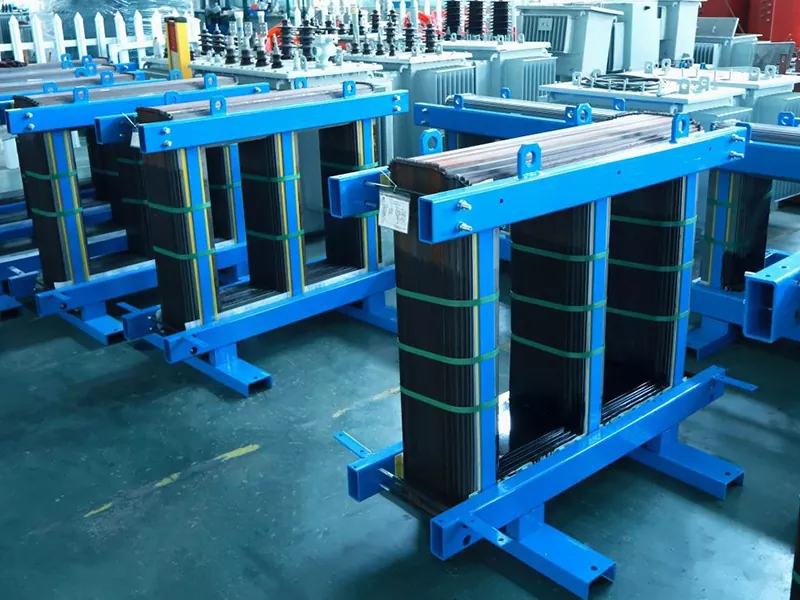

Nukleo magnetikoa edozein potentzia-transformadoreren elementu zentrala da. Errezelo baxuko bide bat eskaintzen dio lehen eta bigarren harilak lotzen dituen fluxu magnetikoari. Nukleoaren diseinuak zuzenean eragiten ditu kargarik gabeko galerak (burdinaren galerak), kitzikapen-korrontea, zarata akustikoa eta egonkortasun mekanikoa.
Transformadoreen nukleo modernoak hotzean ijetzitako aleei zuzendutako siliziozko altzairuzko (CRGO) laminazioz eraikitzen dira, zehaztasunez moztuta eta pilatuta dauden korronte ertainen galerak minimizatzeko. Diseinu aurreratuek altzairu amorfo-aleazioak erabil ditzakete, histeresi eta korronte ertainen galerak nabarmen txikiagoak dituztenak, bereziki onuragarriak banaketa-transformadoreetan, non kargarik gabeko galerak etengabe pilatzen diren hamarkadetan zehar.
3.2 Haizeen diseinua eta isolamendu sistemak
Harilak oxigenorik gabeko kobre edo aluminiozko eroaleez eraikitzen dira, behar den bira-erlazioa, korronte-dentsitatea eta inpedantzia lortzeko behar diren bira-erlazioa, korronte-dentsitatea eta inpedantzia lortzeko zehatz-mehatz harilatutako bobinetan eratuta. Tentsio handiko harilkatuek, oro har, geruzako harilkatu edo disko harilkatu konfigurazioak erabiltzen dituzte, eta behe-tentsioko harilkatuek sarritan paperezko edo helikoidezko eraikuntzak erabiltzen dituzte.
Isolamendu-sistemak transformadore motaren arabera aldatzen dira. Olioan murgilduta dauden transformagailuek olioz inpregnatutako paperean oinarritzen dira (kraft papera edo termikoki berritutako papera) isolamendu solido nagusi gisa, prentsa-oholekin osatuta, eta olio minerala hozgarri eta dielektriko gisa. Lehorreko transformatzaileek erretxina (epoxi) edo beira-zuntzez indartutako isolamendu-sistema irekiak erabiltzen dituzte, hezetasunaren, hautsaren eta kutsaduraren aurkako erresistentzia bikaina eskaintzen dutenak dielektriko likidorik gabe.
3.3 Hozte eta Kudeaketa Termikoa
Kudeaketa termikoa transformadoreen diseinuaren alderdi kritikoenetako bat da. Gehiegizko tenperaturak isolamenduaren zahartzea bizkortzen du, galerak areagotzen ditu eta, azken finean, transformadorearen bizitza murrizten du. Transformadoreak hozte metodoaren arabera sailkatzen dira olio motako ONAN/ONAF/OFAF izendapen estandarrak erabiliz eta lehorreko unitateetarako AN/AF izendapenak.
| Hozte Kodea | Deskribapena |
| ONAN | Olio Naturala Aire Naturala |
| ONAF | Petrolioa Aire Naturala behartuta |
| OFAF | Oil Forced Air Forced |
| AN | Aire Naturala |
| AF | Air Forced |
3.4 Zirkuitu laburreko jasateko gaitasuna
Potentzia-transformadoreek konektatutako sare elektrikoan zirkuitu laburreko gertaeretan sortutako indar elektromagnetiko izugarriei biziraun behar diete. Zirkuitulaburreko korronteak korronte nominalaren 20-25 aldiz irits daitezke, korrontearen karratuarekiko proportzionalak diren indarrak sortuz. Diseinu mekaniko sendoa (harildura giltzatuak, harizketen geometriaren kontrola estua eta egitura-markoaren ingeniaritza barne) ezinbestekoa da jasateko gaitasuna bermatzeko.
Zirkuitu laburren probak IEC 60076-5 edo IEEE C57.12 arauen arabera transformadoreen osotasun mekanikoa eta termikoa baliozkotzen ditu matxura baldintzetan. Proba honek potentzia-ekipoen industriako kualifikazio-eskakizun zorrotzenetako bat adierazten du.

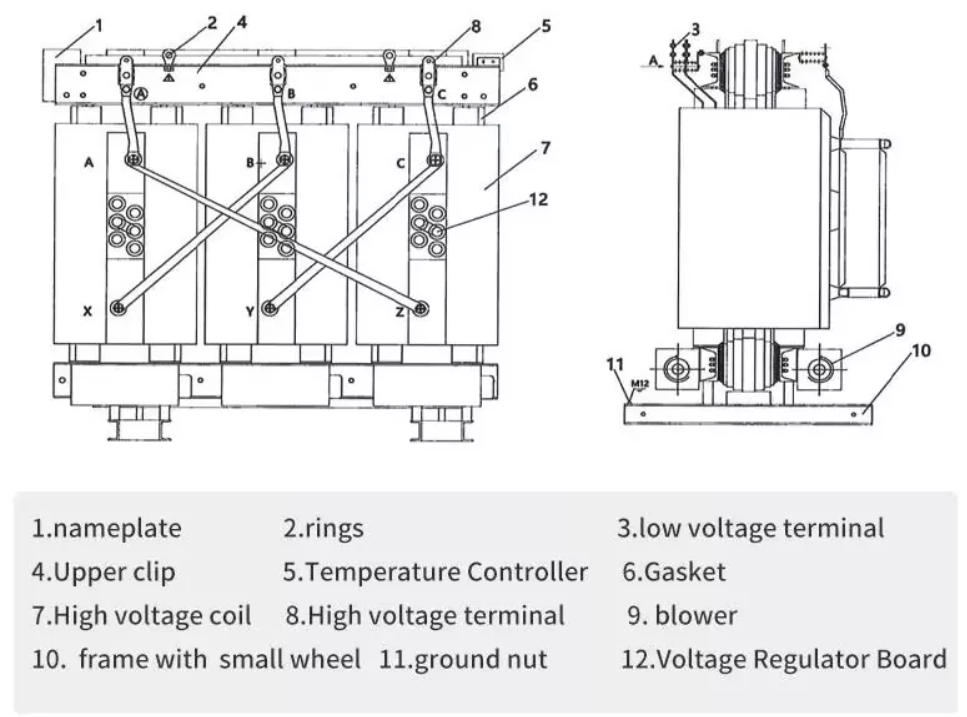

Lehorreko transformatzaileek airea eta isolamendu solidoak erabiltzen dituzte, batez ere epoxi erretxina edo beira-zuntzez indartutako sistemak, dielektriko likidoen ordez. Harilkiak erretxina epoxidan (urdatutako erretxina lehorra edo CRT) edo beira-zuntzez bildutako eroaleekin eta hutsean presiozko (VPI) erretxinaz edo bernizez inguratuta daude. Galdaketa lehorreko erretxina motako transformadoreek, aldaera modernorik ohikoena, erabat kapsulatzen dituzte harilkiak epoxi erretxina eta betegarri mineralaren nahasketa batean, normalean hutsunean galdaketa baldintzetan hutsuneak kentzeko. Ondorioz, hozte likidorik behar ez duen eta berez suaren aurkako isolamendu-sistema sendoa, itxia eta auto-itzaltzen da.
Lehorreko transformadoreak hobetsitako aukera dira pertsonen edo egitura sentikorren hurbiltasunak oliorik gabeko funtzionamendua lehenesten duen guztietan. Aplikazio-sektore nagusien artean, merkataritza- eta bulego-eraikinetan, ospitaleetan eta osasun-instalazioetan, hoteletan eta ostalaritza-konplexuetan, tren geltokietan eta metro-sistemak, gela garbien eskakizunak dituzten fabrikazio-plantak, datu-zentroak eta telekomunikazio-instalazioak, energia berriztagarrien bihurgailuen estazioak eta itsasontzien energia-sistemak daude.
Funtsezko zehaztapena: Lugao Lehorreko Transformadoreak
Lugao Power Co., Ltd.-k lehorreko transformadoreak fabrikatzen ditu erretxina fundituan (CRT) eta hutsean presio inpregnatuta (VPI) konfigurazioetan. Kalifikazio estandarrak 25 kVA eta 16.000 kVA bitartekoak hartzen ditu, 35 kV arteko tentsio primarioekin. Produktuek IEC 60076-11, GB/T 10228, CE eta CCC arauak betetzen dituzte. Itxitura-klase pertsonalizatuak, txorrota-aldagailuak, tenperatura kontrolatzeko sistemak eta behartutako aire-hozte-berrikuntzak daude eskuragarri.

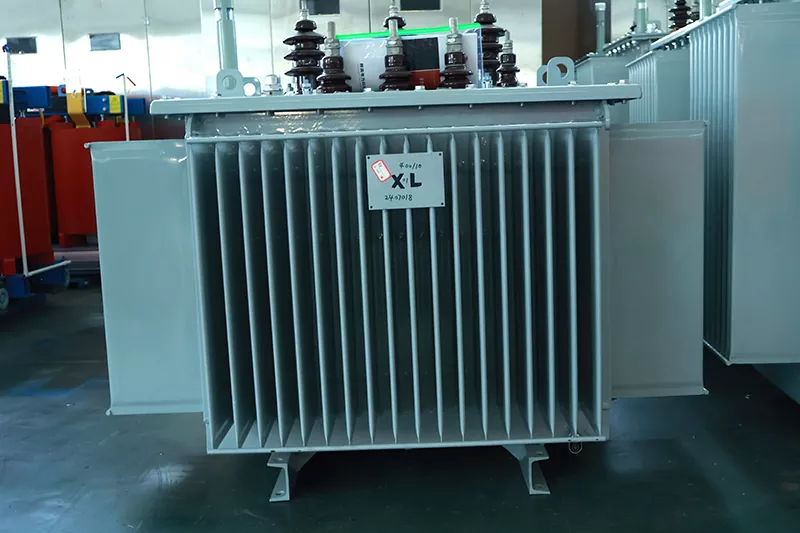

Olioan murgilduta dauden potentzia-transformadoreek transformadore-olio minerala (edo fluido dielektriko alternatiboak, hala nola ester sintetikoak edo ester-olio naturalak, esaterako) erabiltzen dituzte isolamendu-elementu nagusi gisa eta hozte-agente nagusi gisa. Transformadorearen zati aktiboa —nukleoa eta harilkatzeak osatutakoa— guztiz murgilduta dago fluido dielektriko honetan, altzairuzko depositu itxi batean. Nukleoan eta harilketetan galeren ondorioz sortutako beroa oliora eramaten da eta, ondoren, inguruko airera xahutzen da erradiadore-bankuen, tankearen horma korrugatuen edo hozte-hodien bidez.
Olioaren bero-transferentzia oso eraginkorra eta olio mineralaren propietate dielektriko eta isolatzaile nagusien konbinazioak olioan murgilduta dauden transformadoreek potentzia-dentsitate altuak lor ditzakete, gaitasun handiko aplikazioetarako eta kanpoko instalazioetarako aukeratutako teknologia bihurtuz tentsio-klaseetan, banaketatik (11-33 kV) eta aparteko tentsioraino (750 kV eta gorago).
Ingurumenarekiko kontzientzia gero eta handiagoak olioan murgilduta dauden transformadoreetarako fluido dielektriko biodegradagarri eta suaren aurkako interesa piztu du. Landare-olioetatik eratorritako ester-fluido naturalek % 95etik gorako biodegradagarritasuna eskaintzen dute eta su-puntu nabarmen handiagoak (300 °C-tik gora olio mineralarentzat 145 °C gutxi gorabehera). Ester fluido sintetikoek antzeko abantailak eskaintzen dituzte tenperatura-tarte zabalagoarekin. Fluido horiek gero eta gehiago zehazten dira ekologikoki sentikorrak diren tokietatik gertu, eraikinen barruan edo sute arrisku handiko guneetan dauden transformadoreetarako.
Olioan sartutako transformadoreakkanpoko zerbitzu-azpiestazioetan, goi-tentsioko interkonexio-puntuak, industria-energia iturriak, meatze-eragiketak, petrolio- eta gas-instalazioak, zentral hidroelektrikoak eta termikoak, energia berriztagarrien bilketa-estak eta goi-tentsioko korronte zuzena (HVDC) bihurgailuak nagusitzen dira. Eraginkortasun handiko, gainkarga-gaitasun eta kostu lehiakorraren konbinazioak balorazio handietan estandar global bihurtzen ditu zerbitzu-eskalako energia-azpiegituretarako.
Funtsezko zehaztapena: Lugao olioan murgildutako transformadoreak
Lugao Power Co., Ltd.-k 10 kVA-tik 50 MVA bitarteko 10 kVA-tik 50 MVA arteko transformadoreak fabrikatzen ditu, 3,3 kV-tik 110 kV-ko tentsio primarioekin. Produktuen artean S11 eta S13 serieko eraginkortasun unitate estandarrak daude, baita galera baxuko nukleo amorfoen aldaerak ere. Unitate guztiek IEC 60076, GB 1094 eta bezeroek zehaztutako nazioarteko estandarrak betetzen dituzte. Aukerak honako hauek dira: OLTC, DETC, babes-erreleen integrazioa, gas-errelea, tenperatura-monitoreak eta tankeen konfigurazio pertsonalizatuak.
| Parametroa | Lehor mota (CRT) | Olioan Murgilduta | Erabaki Faktorea |
| Tentsio maximoa | 36 kV arte | 1100 kV arte | Tentsio altua: Petrolioak irabazi du |
| Gehienezko balorazioa | ~20 MVA arte | 1.500 MVA arte | Ahalmen handia: Petrolioak irabazi du |
| Suteen Segurtasuna | Bikaina (F1/F0) | Eustea eskatzen du | Barruan: Lehorra irabazi du |
| Mantentzea | Oso baxua | Ertaina (olio kontrolak) | Erraztasuna: Lehorra irabazi du |
| MVA bakoitzeko kostua | Gorago | Behea | Aurrekontua: Petrolioak irabazi du |
| Ingurumen Arriskua | Bat ere ez | Petrolio isurketa potentziala | Eco: Lehorra irabazi du |
| Zarata Maila | 55-70 dB(A) | 45-60 dB(A) | Zona lasaiak: Petrolioak irabazi du |
| Gainkarga-gaitasuna | Mugatua | Bikaina | Gailurrak: Petrolioak irabazi du |
| Hezetasunaren Erresistentzia | Bikaina (zigilatua) | Ona (tanga itxia) | Hezetasuna: Lehorra irabazi du |
| Instalazio Abiadura | Azkar (olio bete gabe) | Geldoagoa (olio betetzea) | Abiadura: Lehorra irabazi du |
Transformadoreen estandarrek produktuek potentzia elektrikoko aplikazioetarako egokiak izan daitezen bete behar dituzten gutxieneko errendimendu, segurtasun eta proba-baldintzak zehazten dituzte. Nazioarteko arau onartuak betetzea ezinbesteko baldintza da proiektuak onartzeko, sarera konektatzeko, finantzatzeko eta merkatu arautuetara esportatzeko. Gainera, erosleei kalitate koherentea eta beherako ekipoekin bateragarritasuna ziurtatzen die.
Diseinu estandarrak betetzeaz haratago, merkatu zehatzetara zuzendutako transformatzaileek produktuen ziurtagiria behar dute erakunde aitortuek. CE marka derrigorrezkoa da Europako Esparru Ekonomikoan sartzen diren ekipoetarako, Behe Tentsioaren Zuzentaraua eta Bateragarritasun Elektromagnetikoa Zuzentaraua betetzen dutela frogatuz. Txinan saltzen diren ekipoetarako CCC (Txina Derrigorrezko Ziurtagiria) behar da. KEMA, TUV, UL edo CSA Labs-ek hirugarrenen probak egin ditzake proiektuaren zehaztapen zehatzen arabera edo berme-eskakizun handiak dituzten azken bezeroek.
Lugaoko betetze-egoera
Lugao Power Co., Ltd.-k produktu guztiak diseinatzen eta fabrikatzen ditu IEC 60076 seriea, GB 1094, GB/T 10228, ANSI/IEEE C57 eta Britainia Handiko Arauak betez. Produktuek CE eta CCC ziurtagiriak dituzte. Fabrikaren kalitatearen kudeaketa ISO 9001:2015 ziurtagiria du. ANSI, BS edo AS/NZS estandarentzako ingeniaritza pertsonalizatua eskuragarri dago esportazio-proiektuetarako.
Mundu mailako transformadoreen fabrikazioak kalitatearen kudeaketa zorrotza eskatzen du ekoizpen-fase guztietan. Sarrerako materialaren ikuskapenetik fabrikako azken onarpen probetara arte, kalitate-sistema diziplinatua da eremuko errendimendu koherentearen berme fidagarri bakarra. Fabrikatzaile nagusiek ISO 9001 arauaren arabera ziurtatutako kalitatea kudeatzeko sistemak ezartzen dituzte, prozesurako berariazko kalitate planekin, prozesuen kontrol estatistikoekin (SPC) parametro kritikoekin eta materialen eta proben emaitzen trazagarritasun osoa.
Transformadorearen kalitateak, azken batean, bere lehengaien kalitatea islatzen du. Sarrerako kalitate-kontrolaren (IQC) ikuskapenaren menpeko sarrerako funtsezko materialak honako hauek dira: siliziozko altzairuzko laminatuak (lodiera, iragazkortasun magnetikoa eta nukleoaren galera neurtuta), kobre edo aluminiozko eroaleak (garraztasuna, dimentsioa eta eroankortasun elektrikoa egiaztatuta), CRT diseinuetarako erretxina epoxi-sistemak eta gogortzaileak (biskositatea, gel-denbora eta propietate mekanikoak, hezetasuna, presio-edukia, dimentsio-ohola), isolamendu-edukia eta presio elektrikoa. eta transformatzaileen olio minerala (indar dielektrikoa, hezetasun-edukia, azidotasuna eta disolbatutako gasen analisia petrolioan murgilduta dauden unitateetarako).
| Ohiko proba | Helburua |
| Ratioaren neurketa | Txanda-erlazioaren zehaztasuna egiaztatzen du izen-plakaren zehaztapenekin |
| Talde bektoriala eta fase-desplazamenduaren egiaztapena | Harilaren konexioak eta polaritatea berresten ditu |
| Inpedantzia-tentsioa eta karga-galeren neurketa | Ihes-inpedantzia eta kobre-galerak balioztatzen ditu korronte nominalean |
| Kargarik gabeko galera eta kargarik gabeko korrontearen neurketa | Nukleoaren galera eta magnetizazio-korrontea balioztatzen ditu tentsio nominalean |
| Aplikaturiko tentsio-jasateko proba | Harilaren isolamenduaren osotasuna probatzen du lurraren aurka eta haizeen artean |
| Tentsio induzituaren jasateko proba | Barne isolamendu-gaitasuna egiaztatzen du maiztasun handiko tentsiopean |
| Isolamendu-erresistentzia neurtzea | Isolamendu-egoera orokorra eta hezetasunaren sentikortasuna egiaztatzen ditu |
Transformadoreen galerak, ehunekoetan txikiak badira ere (normalean, potentzia nominalaren % 0,5-1,5), guztizko izugarriak metatzen dira mundu osoan instalatutako oinarrian. Estimazioek iradokitzen dute transformadoreen galerak elektrizitate-sorkuntza osoaren % 1-2 inguru direla, urtean ehunka mila milioi kilowatt-orduko. 25-40 urteko iraupena duen banakako transformadore baterako, galerak % 10 murrizteak ere energia-kostu handiak aurrezten ditu bizitza osoan zehar.
Europar Batasuneko (Ekodiseinu Zuzentaraua), Estatu Batuetako (DOE eraginkortasun-arauak) eta Asiako gero eta gehiago, derrigorrezko gutxieneko eraginkortasun-arauak ezarri dituzte potentzia- eta banaketa-transformadoreetarako. Araudi hauek pixkanaka estutzen ari dira, fabrikatzaile eta erosleentzat galera baxuko diseinuak lehenesteko derrigorrezko komertziala sortuz.
Transformadoreen galerak bi kategoria nagusi ditu. Kargarik gabeko galerak (burdina edo nukleoaren galerak ere deitzen zaizkio) transformadoreari energia ematen zaion bakoitzean gertatzen dira, karga-mailaren arabera. Nukleo magnetikoko histeresi eta korronte ertainek eragindakoak dira eta kalitate handiko aleetara zuzendutako silizio-altzairuaren bidez, laminazioen laser bidezko marraketa zehatzaren bidez, urrats-lap-nukleoen muntaketa-tekniken bidez eta diseinu premiumetan, altzairu amorfoen aleazioen erabilera (kargarik gabeko galerak % 70-80 murrizten dituztenak CRGO ohiko altzairuarekin alderatuta).
Karga-galerak (kobrea edo zirkuitu-labur-galerak ere deitzen dira) karga-korrontearen karratuarekiko proportzionalak dira eta haizeetako berotze erresistentearen ondorioz sortzen dira. Haizearen geometria optimizatuaren, erresistentzia baxuko eroaleen eta transposizio-teknika aurreratuen bidez murrizten dira, kargapean harilkietan galerak eta zurrunbiloak kudeatzeko.
Potentzia-transformadore baten hasierako erosketa-prezioak bere bizi-ziklo osoaren kostuaren osagai bakarra adierazten du. Erosketa prezioan soilik zentratzen diren kontratazio-taldeek transformadoreen jabetzaren benetako zama ekonomikoa gutxiestea arriskuan jartzen dute. Jabetzaren kostu osoaren (TCO) analisi zorrotz batek zehaztapenetik eta kontrataziotik egindako gastu guztiak hartzen ditu kontuan, instalazioa, funtzionamendua, mantentzea eta behin-behineko desafektazioan.
| TCO osagaia | Gogoetak |
| Erosketa prezioa | Ekipamenduaren kostua, fabrikako onarpen-probak, dokumentazioa eta ontziratzea |
| Garraioa eta logistika | Nazioarteko bidalketa, aduana-zergak, barneko garraioa eta asegurua |
| Instalazioa eta martxan jartzea | Gunearen prestaketa, obra zibila, kableen konexioak, olio betetzea (olio unitateak) eta martxan jartzeko zerbitzuak |
| Kargarik gabeko galera kostua (kapitalizatuta) | Ebaluatua galera kapitalizatuaren metodoa erabiliz: A × Kargarik gabeko galera (kW) diseinuaren bizitzan zehar, tokiko energia kostuarekin |
| Karga-galera kostua (kapitalizatuta) | B × Karga-galera (kW) karga nominalean, diseinuaren bizitzan deskontatuta |
| Mantentze-kostua | Olioaren probak eta ordezkapena (olio unitateak), juntak mantentzea, hozte sistemaren mantentzea eta txorrota-aldagailuen zerbitzua. |
| Jarraipena eta babesa | Monitorizazio sistema digitalak, erreleen babesa, SCADA integrazioa |
| Desaktibatzea eta ezabatzea | Olioa botatzea edo birziklatzea (olio-unitateak), transformadorearen nukleoa eta harilak birziklatzea |
Energia-industriak normalean transformadoreen lizitazioak balioesten ditu kapitalizatutako galeraren metodoa erabiliz, A&B faktorearen metodoa ere ezagutzen dena. Ebaluatutako kostu osoa honela kalkulatzen da:
TEC = Erosketa Prezioa + (A × P0) + (B × Pk)
Non P0 kargarik gabeko galera (kW) den, Pk karga-galera den korronte nominalean (kW), A kargarik gabeko galeren kostu kapitalizatua ($/kW, 24/7ko funtzionamendua islatzen duena) eta B karga-galeren kostu kapitalizatua ($/kW, lan-zikloa eta karga-faktorea islatzen dituena). Esparru hau erabiliz, balio nominalean merkeagoa dirudien transformadore bat garestiagoa izan daiteke bere bizitzan zehar, energia-galera handiagoak direla eta.
Sorgailuaren igoera-transformadoreek (GSU) potentzia-sorgailuen irteerako tentsioa (normalean 11-22 kV) transmisio-tentsio-mailetara (110 kV, 220 kV, 500 kV edo handiagoa) bihurtzen dute distantzia luzeko potentzia handien garraiorako. Transformadore hauek potentzia-sistemako ekipamendu elektriko handien eta kritikoenetakoak dira, normalean 100 MVAtik 1.000 MVAtik gorako balorazioekin. Autotransformadoreek elkarren artean konektatzen dituzte transmisio-sareko tentsio-maila desberdinak, potentzia-fluxuaren kudeaketa malgua eskainiz.
Industria astuna transformadoreen aplikazio-ingurunerik zorrotzenetako bat da. Altzairu-fabrikak, aluminio-galdaketak, zementu-lantegiak, kimikoak prozesatzeko instalazioak eta meatze-eragiketak eduki harmoniko handia, karga-gorabeherak maiz jasateko gai diren transformadoreak behar dituzte, eta giro-baldintza zailak, tenperatura altuak, hautsa, bibrazioak eta atmosfera korrosiboak barne. Transformadore industrialak isolamendu-tratamendu bereziekin, zirkuitu laburreko erresistentzia-maila hobetuekin eta harmoniko iragazketa desaktibatuarekin diseinatu ohi dira.
Eguzki energia fotovoltaikoaren eta eolikoaren sorkuntzaren hazkunde lehergarriak transformadoreen aplikazio eskakizun berriak sortu ditu. Eguzki-plantek inbertsore-transformadoreak edo kate-mailako transformadoreak behar dituzte DC inbertsorearen irteera tentsio ertainean bihurtzeko biltzeko. Aerosorgailuen transformadoreek, turbinaren nabelaren barruan edo oinarrian kokatuta, jasan behar dituzte haize-sorkuntzaren ezaugarri diren bibrazio mekanikoa, ziklo termikoa eta karga harmonikoa.
Itsasoko parke eolikoek baldintza bereziki zorrotzak dituzte, plataforman muntatutako transformadoreak ur gaziaren atmosferara, mantentze-lanetarako sarbidea mugatua eta espazio mugatua dutenak. Ingurune zail hauetan zabaltzen dira lehorrekoak (nazelen instalazioetarako) eta petrolioan murgilduta dauden unitate espezializatuak (offshore plataformako azpiestazioetarako).
Bulego-dorre altuek, merkataritza-guneek, hotelek, ospitaleek, unibertsitateek eta datu-zentroek tentsio ertaineko lehorreko transformadoreetan oinarritzen dira zerbitzu publikoen hornidura-tentsioa eraikinen tentsio erabilgarrietara jaisteko (380/220V mundu gehienean). Suteen aurkako segurtasun-ezaugarriek, mantentze-baldintza baxuek eta erretxina lehorreko eraldatzaileen dimentsio trinkoek aplikazio hauetarako aukera nagusi bihurtzen dute.
Lugao Power Co., Ltd. Txinan egoitza duen potentzia-transformadoreen fabrikatzaile eta hornitzaile profesionala da, lehorrean eta olioan murgilduta dauden potentzia-transformadoreen diseinuan, ingeniaritzan eta ekoizpenean arreta espezializatua duena. Etxeko eta nazioarteko merkatuetarako irtenbide elektriko fidagarriak eta kalitatezkoak eskaintzeko misioarekin sortu da Lugaok, zehaztasun teknikoan, fabrikazio-diziplinan eta bezeroarengan oinarritutako zerbitzuan oinarritutako ospea.
Ekipamendu elektrikoen konglomeratu dibertsifikatuak ez bezala, Lugaok potentzia-transformadoreetan duen arreta esklusiboari esker, espezializazio tekniko sakona, etengabeko prozesuen hobekuntza eta ingeniaritza-arreta banatu gabe daude bere produktu-zorroan. Espezializazio hori produktuen kalitatean, aplikazioen ezagutzan eta bezeroarentzako arreta erantzuten du zuzenean.
| Produktu Kategoria | Deskribapena |
| Lehorreko Erretxina Galdaketako Transformadoreak | Galdaketako erretxina (CRT) diseinua, 25 kVAtik 16.000 kVAra, 35 kV arte primarioa, IEC 60076-11 / GB/T 10228 arauekin bat datorrena. |
| Lehorreko VPI Transformadoreak | Hutsean presioa bustitako diseinua, barruko aplikazio aireztatuetarako |
| Olioan Murgildutako Banaketa-Transformadoreak | 10 kVA eta 10 MVA, 3,3 kV eta 35 kV, S11/S13 serie estandarra, galera baxuko nukleo amorfo aukerak |
| Olioan murgilduta dauden potentzia-eraldaketak | Gehienez 50 MVA, 110 kV klase, azpiestazio eta industria potentzia aplikazioetarako |
| Transformadore pertsonalizatuak eta bereziak | Meatze-zerbitzua, itsas mailakoa, tenperatura altuko giroa, harmonikoarekiko erresistentea edo bestelako konfigurazio espezializatuak |
Lugaoko fabrikazio-instalazioak lehorrean nahiz olioan murgilduta dauden transformadoreen ekoizpenerako diseinatutako ekoizpen-lerroekin hornituta dago, harilkatzeko makinak, nukleoak mozteko eta pilatzeko ekipoak, erretxina galdaketa eta ontze-labeak, olioa prozesatzeko eta hutsean betetzeko sistemak eta saiakuntza elektrikoen laborategi oso bat barne. Nukleo laminazioen, harilaren eta tankeen multzoen barne-fabrikatzeak kalitate-kontrol osoa eta baldintza pertsonalizatuei erantzun azkarra bermatzen die.
Lugaoren kalitatea kudeatzeko sistema ISO 9001:2015 ziurtagiria du, diseinu, erosketa, fabrikazio, probak eta salmenta osteko zerbitzu prozesuak barne. Konpainiak guztiz hornitutako saiakuntza-laborategi bat dauka IEC 60076 eta GB serie estandarrek eskatzen dituzten ohiko eta motako proba guztiak egiteko gai dena. Proba datuak digitalki erregistratzen dira eta banakako transformadoreen serie-zenbakietara trazatzen dira, produktuaren dokumentazio osoa onartzen dute esportaziorako eta proiektuak martxan jartzeko eskakizunetarako.
Lugao transformadoreak Asiako hego-ekialdean, Ekialde Hurbilean, Afrikan, Ekialdeko Europan eta Latinoamerikako proiektuetarako hornitu dira. Nazioarteko proiektuen esperientziak energia berriztagarrien bilketa-azpiestazioen, industria-instalazioen elektrizitate-sistemak, azpiegituren elektrifikazio-programak eta merkataritza-eraikinen MT/LV instalazioak barne hartzen ditu. Lugao-ren esportazio-gaitasunak bezeroek zehaztutako nazioarteko estandarrak betetzea barne hartzen ditu, hirugarrenen ikuskapen-ostatuak eta esportazioko dokumentazio pakete osoa.
Katalogoko transformadore estandarrak aplikazio arrunten eskakizun gehienak estaltzen ditu. Hala ere, industria, azpiegitura eta energia sortzeko proiektuen proportzio handi batek katalogoko zehaztapenetatik aldentzen diren transformadoreak behar ditu. Lugaoko ingeniaritza-taldeak pertsonalizazio osoa onartzen du funtsezko parametro guztietan, besteak beste, potentzia nominala (kVA/MVA), tentsio-erlazioa, bektore-taldea, inpedantzia-tentsioa, isolamendu-klasea, hozte-metodoa, itxituraren IP kalifikazioa, tenperatura kontrolatzea, txorrota-aldagailu mota (DETC/OLTC) eta dimentsio fisikoak.
Esportazio eta proiektu-hornikuntzako transformadoreak dokumentazio pakete oso batekin entregatzen dira, proba-ziurtagiriak (errutina eta mota), dimentsio-planoak, instalazio- eta mantentze-eskuliburuak, kalifikazio-plakaren egutegia, kalitatearen ikuskapen-erregistroak, osagai nagusientzako material-ziurtagiriak eta betetze-ziurtagiriak (CE, CCCedo bezeroak zehaztutako hirugarrenen ziurtagiria).
Lugaok fabrikatik zuzeneko hornikuntza-eredu bat funtzionatzen du, bitartekarien marjinak ezabatuz eta prezio lehiakorrak ahalbidetuz, ingeniaritza, produkzio eta kalitate funtzioetarako sarbide zuzenarekin batera. Bezeroek ingeniaritza eta produkzio taldeekin zuzeneko komunikazioa, fabrikazio-aurrerapen eguneratze gardenak eta ekoizpen-programazioan eragiteko gaitasunaz baliatzen dira denboraz arduratzen diren proiektuetarako.
Produktuen epe estandarrak 4 eta 12 aste bitartekoak dira balorazio, konplexutasun eta egungo ekoizpen kargaren arabera. Eskaera egiten denetik bidaltzen den arte 10-18 aste behar dituzte normalean zehaztapen ez-estandarrak dituzten pertsonalki diseinatutako transformadoreek. Lugao-k bolumen handiko balorazio estandarentzako buffer stock-programa bat mantentzen du, premiazko eskakizunetarako entrega azkarra ahalbidetzen duena.
Lugaoko transformadore guztiak nazioarteko garraiorako paketatzen dira, egurrezko kaxa, hezetasuna xurgatzen duten lehorgailu-paketeekin, petrolioan murgilduta dauden unitateetarako nitrogenoaren presioztapena garraioan zehar eta inpaktu-adierazleen etiketarekin. Garraio-aukerak honako hauek dira: edukiontzi-karga osoa (FCL) itsas-garraioa, edukiontziaren zama gutxiago (LCL) bateratzea eta aire-garraioa premiazko bidalketa txikietarako. Lugaok harremanak mantentzen ditu eskarmentu handiko garraiolariekin esportazio bide nagusietan.
Lugaoren konpromisoa produktuen entrega baino haratago zabaltzen da. Instalazio eta martxan jartzeko fase osoan laguntza teknikoa eskuragarri dago, transformadoreak instalatzeko ingeniaritza-gidak, olioa betetzeko eta martxan jartzeko egiaztapenekin, babes-erreleen ezarpenaren gomendioak eta petrolioan murgilduta dauden unitateetarako gas disolbatuaren hasierako analisia (DGA). Bermearen estaldura eta ordezko piezen erabilgarritasuna hornidura-pakete estandarraren parte dira.
Sentsore digitalak, komunikazio-interfazeak eta datu-analisiak potentzia-transformadoreetan integratzeak sareko aktiboen kudeaketan oinarrizko bilakaera adierazten du. Transformadore adimendunak olioaren tenperaturaren, haizearen tenperaturaren, disolbatutako gasen mailak, deskarga partzialeko jarduera, olioaren kalitatearen parametroak eta karga-korrontearen etengabeko jarraipenaz hornituta daude. Datuak aktiboen kudeaketa plataformetara transmititzen dira IEC 61850 edo IoT protokoloen bidez, mantentze-algoritmo prediktiboei esker, garatzen ari diren akatsak huts egin baino aste edo hilabete lehenago identifikatzeko. Monitorizazio digitalak ustekabeko hutsegiteen arriskua nabarmen murrizten du, transformadoreen bizitza luzatzen du gainkargak edo gehiegizko esfortzuak saihestuz eta mantentze-tarteak optimizatzen ditu. Transformadoreen merkatuak monitorizazio adimenduna azkar hartzen ari da, batez ere sareko aktibo kritikoetarako eta urruneko monitorizazio zentralizatuak eskuzko ikuskapen maiz ordezkatu ditzaketen flotentzat.
Transformadoreen isolamendu konbentzionalak —olioz inpregnatutako kraft papera eta olio minerala— 98 °C-ko tenperatura etengabeko gehienezko kalifikazioa du (puntu beroa). Termikoki berritutako paperak 110 °C-ra gutxi gorabehera handitzen du, eta poliamida (aramida) isolamendu-sistemek 140 °C-tan edo handiagoan funtziona dezakete. Tenperatura altuko isolamendu-sistemek transformadoreak maila altuagoetara kargatzea ahalbidetzen dute tamaina fisiko jakin baterako, MVA bakoitzeko kapital-kostua murriztuz, edo kalifikazio bererako tenperatura murriztuan funtzionatzea, isolamenduaren bizitza nabarmen luzatuz.
Metal amorfoen aleazioek, altzairu urtuaren itzaltze azkarrean sortutakoak, egitura atomiko desordenatua erakusten dute, galera magnetikoak nabarmen murrizten dituena aleetara zuzendutako siliziozko altzairu konbentzionalarekin alderatuta. Nukleo amorfoen banaketa-transformadoreek kargarik gabeko galerak lortzen dituzte ohiko diseinuak baino % 70-80 txikiagoak, energia-eraginkortasunaren abantaila sinesgarria eskainiz. Nukleo amorfoen eta konbentzionalen arteko kostu diferentziala murrizten den heinean eta energia-eraginkortasunaren araudia estutu ahala, nukleo amorfoen transformadoreak merkatu kuota irabazten ari dira mundu osoko banaketa-aplikazioetan.
Unibertsitateetan, laborategi nazionaletan eta fabrikatzaile nagusietako ikerketa- eta garapen-programek egoera solidoko transformadorearen (SST) kontzeptua aurreratzen ari dira, maiztasun baxuko transformadore magnetiko konbentzionala maiztasun handiko potentzia bihurtze elektronikoko etapa batekin ordezkatzen duena. SST-ek isolamendu galbanikoa, noranzko biko potentzia-fluxua, tentsio- eta maiztasun-bihurketa kontrolagarria eta potentzia erreaktiboa konpentsatzea eskaintzen dute gailu bakarrean. Oraindik komertzialki erabilgarritasun eskalan zabaldu ez den arren, SSTak ikerketa-interes bizia pizten ari dira LVDC mikrosareak, EV kargatzea eta AC/DC sarearen interkonexio malgua barne.
Itsasoko energia eolikoaren industriak muturreko itsas inguruneetan jarduteko gai diren transformadoreen eskaria bultzatzen du, gatz-ihinztaduraren erresistentzia barne, nacelle eta plataforma muntatzeko aztarna trinkoak, erresistentzia sismiko hobetua eta zenbait diseinu kontzeptutan, itsaspeko funtzionamendu osoa 1.000 metrotik gorako sakoneretan. Itsaspeko transformatzaileen teknologia garapen eremu aktibo bat da, ur sakoneko petrolioa eta gasa prozesatzeko elektrifikazioak eta itsasoko energia eolikoa bultzatuta.
Potentzia-transformadoreak ezinbesteko teknologia dira zibilizazio elektriko modernoaren oinarrian. Haien fidagarritasunak, eraginkortasunak eta iraupenak zuzenean eragiten dute mundu osoko energia sistemen ekonomian eta iraunkortasunean. Lehor motako eta oliotan murgildutako teknologiaren artean aukeratzea ez da bitarra, testuinguruaren araberakoa baizik, tentsio-maila, potentzia-kalifikazioa, instalazio-ingurunea, suteen segurtasun-baldintzak, mantentze-filosofia eta bizi-zikloaren kostu-helburuak gidatuta. Energia transformatzaileen merkatu globalak hedatzen jarraitzen du, energia berriztagarrien integrazioak, urbanizazioak, industria hazkundeak eta sarearen modernizazioak bultzatuta. Txinan oinarritutako fabrikatzaileek, Lugao Power Co., Ltd. bezalako enpresa espezializatuek barne, gero eta paper garrantzitsuagoa betetzen dute eskari horri erantzuteko, nazioartean betetzen diren produktuak prezio lehiakorretan eskainiz, ingeniaritza sofistikazio eta kalitate-berme maila hobetuz.
Transformadoreen hornitzaileak ebaluatzen dituzten kontratazio-taldeentzat, Lugao Power Co., Ltd.-k proposamen erakargarria eskaintzen du: potentzia-transformadoreetan arreta esklusiboa, ingeniaritza-gaitasun sakona bai motako produktu-lerroetan bai oliotan murgilduta, nazioarteko estandarrak zorrotz betetzea, fabrikako zuzeneko hornidura kalitatezko dokumentazio gardenarekin eta nazioarteko proiektuen entrega arrakastatsuaren historia. Lugaoren gaitasun teknikoaren, kalitatearen konpromisoaren eta prezio lehiakorraren konbinazioak sektore eta geografia askotako proiektuetarako bazkide sendoa da.
