Energiaren banaketa fidagarria, azkarra eta segurua hazkunde ekonomikorako eta gizarte-aurrerapenerako ezinbesteko baldintza da. Hiri-azpiegituretan, industria-instalazioetan, energia berriztagarrien proiektuetan eta larrialdietako elektrizitatearen hedapenean, ingeniariek eta proiektuen garatzaileek gero eta gehiago eskatzen dituzte eraikuntza zibilaren epeak murrizten dituzten banaketa-soluzioak, proiektuaren arrisku osoa murrizten dutenak eta operazio-segurtasun maila altuena mantentzen dutenak.
Kutxa motako Transformadorearen Azpiestazioak - azpiestazio trinkoa edo aurrefabrikatutako azpiestazio gisa ere ezaguna - fabrikan muntatutako eta aurrez probatutako unitate batekin erantzuten dio, tentsio ertaineko (MV) etengailuak, banaketa-transformadore bat eta behe-tentsioko (LV) banaketa-ekipamenduak eguraldiaren aurkako itxitura bakar baten barruan integratzen dituena. Azpiestazio konbentzionalen eraikinen beharra ezabatuz, kutxa azpiestazioa prestatutako lauza batean instalatu daiteke, dinamizatu eta zerbitzuan jar daiteke planteamendu tradizionalek eskatzen duten denboraren zati batean.
Lugao Power Co., Ltd. Txinan oinarritutako espezialista nagusi bat da kutxa motako transformazio-azpiestazioetan, eta Europako motako (IEC estandarra) eta Amerikako motako (ANSI/IEEE estandarra) produktuak eskaintzen ditu. Konpainiaren fabrika-zuzeneko ereduak, estandar anitzeko betetzeak eta pertsonalizatutako ingeniaritza gaitasun sendoak OEM eta handizkako bazkide fidagarri bihurtzen ditu mundu osoko EPC kontratistak, utilitateak, garatzaile industrialak eta energia berriztagarrien proiektuen jabeentzat.
Liburu zuri honek kutxa motako transformazio-azpiestazioen analisi tekniko eta komertzial integrala eskaintzen du: produktuen taxonomia, ingeniaritza-printzipioak, errendimendu-erreferentziak, aplikazioen orientabideak, estandarrak betetzea eta kontratazio erabakiak hartzeko metodologia. Ingeniari elektrikoentzat, proiektu-zuzendarientzat, kontratazio profesionalentzat eta erabaki teknikoen arduradunentzat erreferentziazko dokumentua da.
Energia-kontsumo globala urtero % 2,4-3,1 haziko dela aurreikusten da 2035era bitartean, industria-hedapenaren, hiriko biztanleriaren hazkundearen, ibilgailu elektrikoen adopzioaren eta banatutako energia-iturri berriztagarrien integrazioaren eraginez. Azpiestazioen eraikuntza-metodo konbentzionalak (egitura zibil iraunkorrak, baimen-epe luzeak eta instalazio-talde handiak behar dituztenak) gero eta bateraezinak dira proiektuen entrega modernoak eskatzen duen abiadura eta malgutasunarekin.
Bitartean, zerbitzu publikoen eta erakunde arautzaileen segurtasun eta fidagarritasun itxaropenak gora egiten jarraitzen dute. Ingurumen-babes desegokiaren ondorioz ekipoen hutsegiteek, agerian dauden piezak eragindako arku-distiraren gertakariek eta ekipamendu zaharreko olio-kutsadurak, denak, banaketa-arkitektura integratuago, fabrikan probatu eta itxiagoetara aldatzen ari dira.
Konpaktu/kutxa motako azpiestazioen merkatu globala 13.500 milioi USD gutxi gorabehera baloratu zen 2023an eta 2030era bitartean % 7,2-8,5eko CAGRn haztea espero da. Hazkunde-bektore nagusiak hauek dira:
| Eskualdea | 2023ko balioa | 2030erako iragarpena | CAGR | Giltza-gidaria |
|---|---|---|---|---|
| Asia-Pazifikoa | 5,4 B USD | 9,8 B USD | %8,9 | Industrializazioa, RE |
| Europa | 3,1 B USD | 5,1 B USD | %7,4 | Sarearen modernizazioa |
| Ipar Amerika | 2,6 B USD | 4,2 B USD | %7,1 | Zahartze infra ordezkatzea |
| MEA eta Latinoamerika | 2,4 B USD | 4,5 B USD | %9,4 | Elektrifikazio programak |
1. Taula - Kutxa motako azpiestazioen merkatu globala eskualdearen arabera, 2023-2030
A Kutxa motako Transformadore-azpiestazioa(azpiestazio trinko, aurrefabrikatutako azpiestazio edo pakete azpiestazio gisa ere deitzen zaio) guztiz fabrikan muntatutako eta aurrez probatutako potentzia banatzeko unitatea, hiru osagai funtzional integratzen dituena eguraldiaren aurkako itxitura bakar batean:
Fabrika muntatzeak barne kableatuak, busbar konexioak, babes-erreleen ezarpenak eta osagaien arteko interfazeak osatu, probatu eta egiaztatzen direla ziurtatzen du entregatu aurretik. Bertako lanak zimendu zibilak prestatzera, MT/BH kableen amaierara, lurreratzea eta dinamizatzera murrizten dira.
Kutxa motako azpiestazioek bi diseinu-familiatan sailkatzen dira, ingeniaritza-tradizio desberdinak eta eskualdeko estandar lehentasunak islatuz:
| Dimentsioa | Europako Mota | Amerikako mota |
|---|---|---|
| Estandarra | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37 serieak |
| MV Aldaketa | Hutsean CB edo SF₆ etengailuak | Fusiblea + Karga Etengailua (LBS) |
| Transformadorea | Lehor mota (hobe) edo olioz murgilduta | Olioan murgilduta (estandarra) |
| Helburuko eskualdeak | Europa, Txina, Ekialde Hurbila, Asia-Pazifikoa, Afrika | Ipar Amerika, Latinoamerika, Asia eta Afrikako zatiak |
2. taula — Europar vs Amerikako Mota: Goi Mailako Sailkapena
European Type box azpiestazioek hiru konpartimentuko diseinu modularra hartzen dute beroan galbanizatutako edo altzairu herdoilgaitzezko itxitura baten barruan. Hiru konpartimentuak - MV konmutagailuak, transformadoreak eta LV banaketa - fisikoki bereizten dira barne-hormek, arku-matxurak eusteko eta mantentze-lanetarako sarbide independentea ahalbidetuz, ondoko atalak deskargatu gabe.

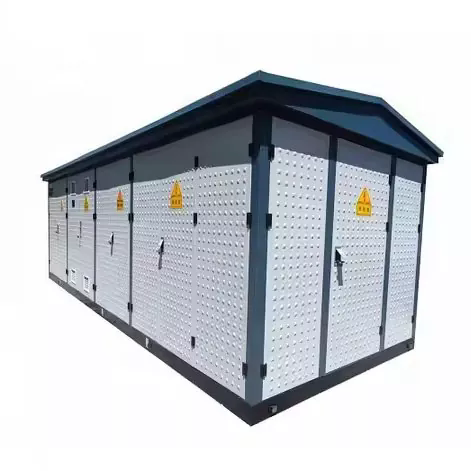

1. irudia — Europako Kutxa motako azpiestazioa
MV konpartimentuak Ring Unitate Nagusia (RMU) edo banakako MV panelak hartzen ditu hornikuntza-topologiaren arabera (erradiala edo eraztun-elikadura). Bi konmutagailu teknologia erabiltzen dira:
| Teknologia | Deskribapena |
|---|---|
| Hutseko etengailua (VCB) | Hutseko etengailuko botila batean matxura eta karga-korronteak eteten ditu. Erresistentzia handia (10.000+ funtzionamendu-ziklo) eskaintzen du, akatsak azkar kentzea (<50 ms) eta SF₆-rik gabekoa da - gero eta hobetsiagoa ingurumen-araudiaren arabera. |
| SF₆ Gasez Isolatutako Switchgear (GIS) | Sufre hexafluoruro gasa erabiltzen du arkua itzaltzeko eta isolatzeko. Oso trinkoa eta oso fidagarria. Oharra: SF₆ berotegi-efektuko gas indartsua da (GWP ~ 23.500) eta bere erabilera ingurumen-araudia zorrotzaren menpe dago EBn eta beste toki batzuetan. |
| Eraztun Unitate Nagusia (RMU) | Fabrikan zigilatutako, gasez isolatutako (SF₆ edo hutsean) etengailu-gailu bat, karga etengailuak eta babes-fusibleak konbinatzen dituena, metalez itxitako unitate trinko batean. Eraztun-elikagaien banaketa-sareetarako aproposa. |
MT gailuak behar diren babes-funtzio guztiak eskaintzen ditu: gain-korrontea (ANSI 51), lurra-matxura (ANSI 51N/67N) eta babes diferentziala zehaztutakoan. IEC 62271-200 betetzeak arku-matxuraren sailkapena bermatzen du (IAC — Barne Arku Sailkatua) langileen babeserako.
Europar motako azpiestazio baten transformadore-baoan erretxina lehorreko transformadore bat (SCB seriea) sartzen da gehienetan, nahiz eta olioan murgilduta dauden unitateak ere erabiltzen diren. Europako azpiestazioetan lehor motaren lehentasuna hiri, merkataritza eta barruko instalazioetarako funtsezkoak diren suteen segurtasun abantailekin bat dator. Ezaugarri nagusiak:
LV konpartimentuak LV banaketa-plaka nagusia hartzen du kaxa molduradun etengailuekin (MCCB) edo aireko etengailu irekiekin (ACB) irteerako elikaduran, energia-neurketa, potentzia-faktorea zuzentzeko kondentsadoreetan (aukerakoa) eta urruneko monitorizaziorako eta SCADA integraziorako interfazeak. Busbar-sistemak korronte nominalerako dimentsionatzen dira, zirkuitulaburra jasaten duten balorazio egokia IEC 61439 arauaren arabera.
| Parametroa | Zehaztapen-barrutia |
|---|---|
| Ahalmen baloratua | 100 kVA – 2.500 kVA (estandarra); gehienez 6.300 kVA berezia |
| MT Tentsio Klasea | 6 kV, 10 kV, 20 kV, 35 kV |
| LV Irteerako Tentsioa | 0,4 kV (3P+N), neurrira eskuragarri |
| MV aldatzeko gailua | Hutsean CB / SF₆ RMU / Load Break Switch |
| Transformadore mota | Lehorreko erretxina galdatua (hobe) edo olioz murgilduta |
| Zirkuitu Laburreko Balorazioa | 16 kA / 20 kA / 25 kA (1 s) — IEC 62271 arauaren arabera |
| Babes Klasea | IP33D estandarra; IP44 / IP54 itxitura hobetuarekin |
| Giro-tenperatura | –25 °C eta +40 °C estandarra; –40 °C artikoko bertsioa eskuragarri |
| Altuera | 1.000 m estandarra arte; 4.000 m-ra arteko bertsio deskalifikatuak |
| Aplika daitezkeen arauak | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Smart Grid Integrazioa | IEC 61850 komunikazio interfazea eskuragarri; SCADArako prest |
3. taula — Europako Kutxa motako azpiestazioa: zehaztapen tekniko adierazgarriak
Amerikako Mota (Pad-Mounted edo Loop-Feed Transformadore Azpiestazio gisa ere deitzen zaio) bere barne-diseinu triangeluarra edo linealagatik bereizten da, MT konmutazio-konpartimentua eta LV neurketa/banaketa-atalak aurrealdetik eta alboetatik hurrenez hurren eskura daitezke, eta olioz murgilduta dagoen transformadoreak erdiko badia hartzen duelarik. Kanpoko itxitura, normalean, neurri handiko margotutako altzairuzko armairu bat da, giltzarrapodun ateekin, manipulazio-erresistenteak dituena, hormigoizko estal batean lur-mailan instalatzeko diseinatua.
2. Irudia — American Type Box Azpiestazioa
Amerikako motak MV kommutazio konfigurazio sinpleagoa eta ekonomikoagoa erabiltzen du Europako motarekin alderatuta. Antolamendu estandarra honako hauek osatzen dute:
Konfigurazio honek sinpletasunaren, kostu-eraginkortasunaren eta fidagarritasunaren konbinazio erakargarria eskaintzen du. Babes-elektronika konplexurik ez egoteak mantentze-zama eta trebetasun-eskakizun espezializatuak murrizten ditu, eta lan-azpiegitura tekniko mugatua duten eremuetako aplikazioetarako egokia da.
Amerikar motako azpiestazio bateko transformagailua beti olioz murgilduta dagoen eta zigilatua (kontserbadorerik gabeko) unitate bat da. Erabat zigilatutako diseinuak hezetasuna olioan sartzea ekiditen du, isolamenduaren degradazioaren kausa nagusia ezabatuz. Ezaugarri nagusiak:
Amerikar motako azpiestazio baten LV sekzioa nahiko sinpleagoa da, normalean etengailu nagusi bat edo deskonexio fusionatua, energia kontagailuaren entxufea eta irteerako LV elikaduraren konexioak osatuta. LV banaketa sofistikatuagoa (irteerako elikadura anitz, potentzia-faktorearen zuzenketa, urruneko monitorizazioa) sar daiteke, baina ez da hain ohikoa konfigurazio estandarretan.
| Parametroa | Zehaztapen-barrutia |
|---|---|
| Ahalmen baloratua | 75 kVA – 2.500 kVA (estandarra); 3.750 kVA+ diseinu bereziarekin |
| MT Tentsio Klasea | 5 kV, 15 kV, 25 kV, 35 kV (ANSI Klasea) |
| LV Irteerako Tentsioa | 120/240 V (fase bakarrekoa), 208Y/120 V, 480Y/277 V edo pertsonalizatua |
| MV aldatzeko gailua | Bay-O-Net / Korrontea mugatzeko fusiblea + karga etengailua |
| Transformadore mota | Olioan murgilduta, hermetikoki itxita (ONAN) |
| Itxitura | Altzairu pisu handikoa, hautsez estalitako / poliuretanozko pintura; manipulazio-erresistenteak |
| Babes Klasea | NEMA 3R estandarra (euriari eta elizuriari erresistentea); NEMA 4X aukerakoa |
| Deadfront diseinua | Bai — ukondoen konektoreak MV kablearen amaierarako ukipen segururako |
| Aplika daitezkeen arauak | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Begizta jarioa | Estandarra - sarrerako bi kable MV posizio (begizta elikatzeko gai da) |
4. taula — American Type Box Azpiestazioa: zehaztapen tekniko adierazgarriak
Produktu mota biek potentzia-banaketa trinko eta aurrefabrikatuaren oinarrizko helburua betetzen badute ere, haien diseinu-filosofiak, babes-gaitasuna, bizi-zikloko kostu-profilak eta aplikazio-ingurune optimoak nabarmen desberdinak dira. Beheko taulak konparazio egituratua eskaintzen du teknologia hautatzeko erabakiak laguntzeko.
| Irizpidea | Europako Mota | Amerikako mota |
|---|---|---|
| MV Babesa | CB babes osoa errelearekin; akatsen diskriminazio handia | Fusible oinarritutako; matxura guneen selektibitate sinpleagoa eta mugatua |
| Transformadorea | Mota lehorra hobesten da - suaren aurkako babesa, mantentze baxua | Olioan murgilduta - sendoa, errentagarria, frogatua |
| Kapital Kostua | Handia (% 15-30 prima amerikarren aldean) | Baxuagoa — ekonomikoa aurrekontua mugatutako proiektuetarako |
| Sare adimenduna prest | Bikaina — IEC 61850, SCADA, urrutiko kontrola | Oinarrizkoa — jatorrizko adimen mugatua; berritu daiteke |
| Suteen Segurtasuna | Bikaina (lehorreko transformatzailea, F1 suaren klasea) | Ona - olio zigilatuaren diseinua; behar diren suteen neurriak |
| Mantentzea | Oso baxua - lehor motak ez du olio-zerbitzurik behar | Ertaina - olioaren egoera aldizkako kontrola |
| Instalazioa | Apur bat konplexuagoa; abian jartzea espezializatua | Sinplea, azkarra — aproposa hedapen banaturako |
| Gainkargaren tolerantzia | Ongi (airea behartuta hozteko aukerarekin) | Bikaina - olio-masa termiko handia |
| Lehen mailako estandarra | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
5. taula — Europako eta amerikar motako Kutxa azpiestazioa: konparaketa integrala
Bi motak ez dira unibertsalki goi mailakoak. Europar motak babes-adimen handiagoa, suteen segurtasuna eta sare adimendunen eskalagarritasun handiagoa eskaintzen du prezio onean, ingurune urbano, komertzial eta arautuetarako ezin hobea da. Amerikako motak kostu-eraginkortasun eta hedapen sinpletasun bikainak eskaintzen ditu industrialdeetarako, aldirietako sareetarako eta aurrekontuarekiko sentikorrak diren proiektuetarako.
Itxitura barne ekipamendu elektrikoaren defentsa-lerroa da eta epe luzerako fidagarritasun-elementu kritikoa da. Lugao Power box azpiestazioek eraikuntza-hierarkia hau erabiltzen dute produktu motaren eta ingurumen-zehaztapenaren arabera:
| Material Mota | Deskribapena |
|---|---|
| Beroan Galvanizatua (HDG) altzairua | Oinarrizko eraikuntza unitate estandar guztientzat. Zink estaldurak korrosioarekiko erresistentzia bikaina eskaintzen du; industria- eta hiri-ingurune orokorretarako egokia. Gutxieneko zink-geruza: 85 μm ISO 1461 arabera. |
| 304 / 316L altzairu herdoilgaitza | Kostaldeko, itsasoko, kimiko edo hezetasun handiko aplikazioetarako zehaztua. 316L kalifikazioak kloruroaren erresistentzia handiagoa eskaintzen du. Itsasoko proiektu eolikoen azpiestazioetarako estandarra. |
| Aluminiozko aleazioko itxitura | Pisu murrizketak edo garraio logistika mugak dituzten guneetarako aukera arina. Gainazaleko akabera anodizatuak korrosioarekiko erresistentzia ematen du margotu gabe. |
| GRP / FRP konposatua | Beiraz indartutako polimeroaren aukera, itxitura ez-magnetikoak eta ez-eroaleak behar dituzten aplikazioetarako (adibidez, MRI suiteak, ingurune elektroniko sentikorrak). |
Partikula solidoen eta uraren aurkako babesa IP kodeak (IEC 60529) definitzen du. Lugaoren babes maila estandarrak eta hobetuak hauek dira:
| IP Klasea | Babes Maila | Aplikazio Tipikoa |
|---|---|---|
| IP33D | Hautsaren / euriaren babesa (15°-ko spray). | Kanpoko instalazio estandarra, klima orokorra |
| IP44 | Alde guztietatik zipriztindura-froga | Kostaldeko eremuak, prezipitazio handiko zona tropikalak |
| IP54 | Hautsetik babestuta + zipriztinak babestuta | Ingurune industrial hautsez betetakoak, basamortuko klimak |
| NEMA 3R | Euria eta elurra (ANSI/NEMA estandarra) | Ipar Amerikako / ANSI proiektuetarako amerikar motakoa |
6. taula — Lugao Power-ek eskaintzen dituen itxitura IP/NEMA babes-klaseak
Itxituraren barruan kudeaketa termiko eraginkorra ezinbestekoa da isolamenduaren zahartze goiztiarra saihesteko eta tenperatura-mugetan funtzionamendua ziurtatzeko. Lugaoko azpiestazioek:
Nazioarteko eta nazioko arau aplikagarriak betetzea ez da hautazkoa: proiektuen onarpenen, zerbitzuen interkonexio-akordioen, aseguruen estalduraren eta epe luzerako erantzukizun juridikoen babesaren oinarria da. Lugao Power produktuak Europako zein Amerikako produktuetarako aplikagarriak diren estandar matrize osoaren arabera diseinatu, fabrikatu eta probatzen dira.
| Estandarra | Gorputza | Eremua |
|---|---|---|
| IEC 62271-202 | IEC | Goi-tentsioko/beheko tentsioko aurrefabrikatuak - Europako motako diseinu-arau nagusia. |
| IEC 60076-11 | IEC | Lehorreko potentzia-transformadoreak - suaren errendimendua, klima/ingurumen klasea, isolamendua. |
| IEC 62271-1 / -100 / -200 | IEC | AC switchgear-en zehaztapen komunak; AC etengailuak; AC metalezko konmutagailuak. |
| IEC 61439-1 / -2 | IEC | Behe-tentsioko konmutagailuak eta kontrol-aparailuak — LV banaketa-plaken diseinua eta probak. |
| ANSI/IEEE C57.12.26 | IEEE | Olioan murgilduta dauden padetan muntatutako banaketa-transformadore monofasikoen baldintzak — Amerikako motakoak. |
| ANSI/IEEE C57.12.28 | IEEE | Pad-muntatutako ekipoen itxituraren osotasuna - ANSI errendimendu mekanikoa eta segurtasuna. |
| GB/T 17467 | SAC | Txinako Estandar Nazionala goi-tentsio/behe-tentsioko aurrefabrikatutako azpiestazioetarako (IEC 62271-202-ren baliokidea). |
| CE (LVD + EMC) | EB | Derrigorrezkoa EB/EEE merkatuan jarritako produktuetarako. Tentsio Beheko Zuzentarauarekin eta EMC Zuzentarauarekin bat datorrela erakusten du. |
| CCC (3C) | CNCA | Txinako Derrigorrezko Ziurtagiria - Txinako barne-merkatuan saltzen diren produktu elektriko arautuetarako beharrezkoa da. |
7. taula — Arauak betetzeko matrizea: Lugaoko Power Box-eko azpiestazioak
Nazioarteko proiektuetarako kontratatzerakoan, beti zehaztu aplikagarriak diren estandarrak RFQ dokumentuetan eta eskatu egiazta daitezkeen proba motako ziurtagiriak egiaztatutako hirugarrenen laborategi batetik (adibidez, KEMA, TÜV, SGS, CESI). Lugao Power-ek uneko proba-txostenak eta ziurtapen-dokumentazioa mantentzen ditu produktu-lerro estandar guztientzat eta kopiak eskaintzen ditu entrega-dokumentazio estandarraren pakete gisa.
Kutxa motako transformazio-azpiestazioek aplikazio sorta oso anitzetan zabaltzen dira. Ondorengo atalek aplikazio-segmentu nagusien profila ematen dute, produktu mota hautatzeko orientabide zehatzekin, ingeniaritza-eskakizun gakoekin eta Lugaoren gaitasun garrantzitsuak bakoitzarentzat.
Udal-zerbitzuek eta hiri-banaketa-enpresek kutxa-azpiestazioek erabiltzen dituzte 10-35 kV-tik 0,4 kV-ko azken eraldaketa emateko espazioa urria eta estetika, zarata eta segurtasun-baldintza zorrotzak diren hiri-inguruneetan. Hedapen-eszenatoki tipikoak lurpeko ganberak, lur gaineko kioskoen posizioak eta maila anitzeko aparkalekuak edo eraikinen sotoak dira.
Industri parkeek eta fabrikazio-campus handiek energia-banatzeko azpiegitura fidagarria eta azkar zabaltzekoa behar dute, karga anitzak zerbitzatzeko gai dena (motor-unitateak, prozesuko berokuntza, aire konprimitua, HVAC) karga-faktore handiekin eta potentzia-kalitate eskakizun zorrotzekin.
Eguzki fotovoltaikoko eta energia eolikoko zerbitzu publikoetako proiektuek igoera-azpiestazio ugari behar dituzte (normalean 0,69 kV-ko inbertsorearen irteera 10/35 kV-ko kolektore sarera). Proiektu hauen ekonomia eta egutegia oso sentikorrak dira ekipamenduen kostuarekin eta instalazioaren denborarekin; bi eremuak, non kutxa azpiestazioek abantaila erabakigarriak eskaintzen dituzten azpiestazio konbentzionaleko eraikuntzarekin alderatuta.
Azpiegituren garapen handiek - aireportuak, itsas portuak, metro/tren sistemak, estadioak, datu-zentroak eta uren araztegiak - lehen mailako elektrizitate banaketa fidagarria behar du, erabilgarritasun- eta mantentze-baldintzak ondo zehaztuta. Kutxa-azpiestazioek banaketa-gune nagusi gisa eta bigarren mailako azpiestazio gisa balio dute guneko banaketa sarearen barruan.
Eraikuntza-proiektuek, hondamendiak berreskuratzeko operazioek, ekitaldi handiek eta inplementazio militarrak behar dute energia-banaketaren azpiegitura eramangarria eta azkar zabal daitekeena. Patinetan edo atoian muntatutako kutxa azpiestazioek banaketa ahalmen osoa eskaintzen dute gune gutxieneko prestaketarekin.
| Urratsa | Jarduera | Galdera eta gogoeta gakoak |
|---|---|---|
| 1 | Definitu Karga eta Edukiera | Karga osoa (kVA), eskariaren faktorea, karga-hazkundearen proiekzioa 15-20 urtetan? Tamaina % 70-80 kargatzeko aurreikusitako eskari gailurrean. |
| 2 | Tentsio-mailak zehaztea | MT hornidura-tentsioa eskuragarri? Beharrezkoa da LV banaketa-tentsioa? Tentsio erregulazioa (OLTC) behar al da karga egonkortasunerako? |
| 3 | Ebaluatu gunea eta ingurumena | Barruan ala kanpoan? Giro-tenperatura tartea, altitudea, hezetasuna, kutsadura maila (gatza, hautsa, produktu kimikoa)? Espazio mugak? |
| 4 | Hautatu Produktu mota | Suteen segurtasunaren lehentasuna → Europako (mota lehorra). Aurrekontu-murriztapena / babes sinplea → amerikarra. Sare adimenduna / automatizazioa → Europarra. |
| 5 | Zehaztu Arauak | Proiektuen jurisdikziorako derrigorrezko estandarrak identifikatzea. Zehaztu beharrezko ziurtagiri-markak (IEC, ANSI, CE, CCC, etab.) RFQ-n. |
| 6 | Ebaluatu TCO | Konparatu jabetza-kostu osoa: kapital-kostua + kapitalizatu gabeko karga-galerak + kapitalizatutako karga-galerak + mantentze-kostua zerbitzu-bizitzan zehar. |
8. Taula — Sei Urratseko Kutxa Azpiestazioen Hautaketa Esparrua
| Aukeratu EUROPAKO MOTA baldin… | Aukeratu AMERIKAR MOTA baldin… |
|---|---|
| –Instalazioa barruko, hiriko edo okupatutako eraikinetatik gertukoa da –Suteen aurkako segurtasun-kodeek olioz betetako ekipoak debekatzen dituzte –Smart grid / SCADA integrazioa beharrezkoa da –Babes handiko diskriminazioa zehazten da –Gutxieneko mantentze-lanak lehentasuna du –Gunea hezetasun handiko edo atmosfera korrosiboaren menpe dago -IEC proiektuaren jurisdikzioa (Europa, Txina, Ekialde Hurbila, Afrika) |
– Proiektuaren aurrekontua mugatuta dago -Inplementazio azkarra funtsezkoa da –Aplikazioa industria, aldiriko edo landa kanpoko kanpoaldean da -Gainkargaren tolerantzia garrantzitsua da –Merkataritza orokorreko teknikariek funtzionamendu sinplea –Loop-feed MV sarearen topologia erabiltzen da –ANSI/IEEE proiektuaren jurisdikzioa (Amerika, Asiako zatiak) |
9. taula — Hautaketa gida azkarra: europarra eta amerikarra
Lugao Power-i edo kutxa-azpiestazioko edozein hornitzaileri aurrekontu-eskaera (RFQ) bidaltzean, datu tekniko hauek eman edo eskatu behar dira:
Lugao Power Co., Ltd.Txinan oinarritutako potentzia-transformadoreen eta kutxa motako transformazio-azpiestazioen fabrikatzaile espezializatua da, barneko eta nazioarteko merkatuetarako banaketa elektrikoko ekipamenduen diseinuan, ingeniaritzan eta hornikuntzan soilik bideratuta. Konpainiaren produktuen ikuspegi bereziak gaitasun teknikoaren eta fabrikazioaren kalitatearen koherentziaren sakontasuna ahalbidetzen du, ekipamendu elektrikoen hornitzaile generalistek errepikatu ezin dutena.
Lugaok nazioarteko marka elektrikoentzako OEM bazkide gisa eta EPC kontratistak, utilitateak eta garatzaile industrialen handizkako hornitzaile zuzena da mundu osoan. Fabrikaren zuzeneko hornikuntzak banatzaileen marjinak ezabatzen ditu eta kalitate koherentea, zuzeneko ingeniaritzarako sarbidea eta entrega-errendimendu fidagarria bermatzen ditu bezeroentzat.

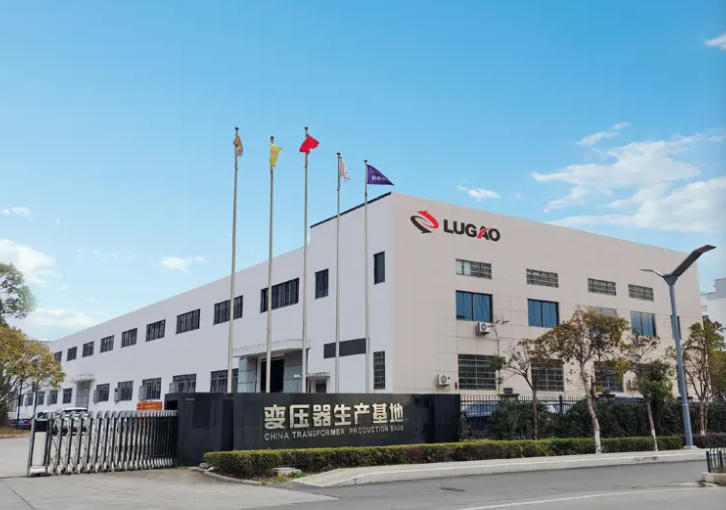

3. irudia - Lugao Power Co., Ltd. Fabrikazio instalazioa
| Produktua | Aldaerak eskuragarri | Edukiera sorta |
|---|---|---|
| Europako Kutxa motako azpiestazioa | VCB / SF₆ RMU / LBS + Dry-mota edo Oil transformadorea | 100 kVA – 6.300 kVA |
| American Type Box Azpiestazioa | Fusible+LBS, begizta-elikadura, pad-mount, olioan murgildutako transformadorea | 75 kVA – 3.750 kVA+ |
| Lehorreko Banaketa-Transformadorea | SCB seriea, erretxina galdatua, F1 suaren klasea | 30 kVA – 10.000 kVA |
| Olioan murgilduta dagoen Transformadorea | S11/S13/S15 seriea, ONAN/ONAF/OFAF | 30 kVA – 50.000 kVA |
| Ohiko / OEM azpiestazio | Ingeniaritza zerbitzu osoa, neurri pertsonalizatuak eta balorazioak | Proiektuaren zehaztapenaren arabera |
10. taula — Lugao Power produktuen zorroaren ikuspegi orokorra
| Abantaila | Deskribapena |
|---|---|
| Foku espezializatua | Lugaoko ingeniaritza-baliabide, saiakuntza-instalazio eta fabrikazio-prozesu bakoitza transformadore eta azpiestazioko produktuetara bideratzen da. Ez dago zerikusirik ez duten produktu-lerroetan esperientzia diluitu. |
| Arau anitzeko betetzea | IEC, ANSI/IEEE, GB, CE eta CCC ziurtagiria duten produktuak, mundu osoko ia edozein proiektu jurisdikziotan inplementatzea ahalbidetzen dutenak berriro ingeniaritzarik gabe. |
| Ingeniaritza pertsonalizatua | Etxeko diseinu-taldeak pertsonalizazio osoa eskaintzen du: estandarrak ez diren tentsioak, ezohiko ahalmenak, itxitura-material bereziak, klima-muturreko diseinuak eta sare adimendunen integrazioa. |
| Fabrikaren Zuzeneko Prezioa | Banatzaileen marjinak ezabatzeak % 15-25 egiturazko kostuen abantaila eskaintzen du banaketa-sareen bidez erositako produktu baliokideen aldean. |
| Frogatutako fidagarritasuna | Karga osoa etengabe, hezetasun handia, tenperatura altua, gatz-lainoa eta basamortuko hauts baldintzetan funtzionatzeko diseinatutako eta balioztatutako produktuak. |
| OEM Elkartea | OEM gaitasun osoa, marka zuriko hornidura behar duten nazioarteko markako bezeroentzako plaka pertsonalizatua, dokumentazioa eta ontziak barne. |
Lugao Power-ek kutxa-azpiestazio eta potentzia-transformadoreak esportatzen ditu Asia-Pazifikoan, Ekialde Hurbilean, Afrikan, Europan eta Ameriketako proiektuetara. Konpainiaren estandar anitzeko zorroak eta nazioarteko logistikarekin, aduana-dokumentazioarekin eta tokiko zerbitzuen onarpen-eskakizunekin izandako esperientziak bazkide fidagarri bihurtzen dute mugaz gaindiko proiektuen hornikuntzarako.
Lugao Power-en fabrikazio- eta ingeniaritza-eragiketak ISO 9001 printzipioekin bat datorren Kalitatearen Kudeaketa Sistema (QMS) batek zuzentzen ditu, produktuaren bizitza-ziklo osoa estaltzen baitu materiala eskuratzen hasi eta entrega eta salmenta osteko laguntzara arte. QMSak fabrikazio-prozesu kritiko guztien kontrol-prozedura dokumentatuak barne hartzen ditu, hornitzaileen kualifikazioa, prozesuko ikuskapena, ez-adostasunen kudeaketa eta kalibratutako proba-ekipoen mantentze-lanak.
Lugao kutxako azpiestazio bakoitzak ohiko proba-programa integral bat egiten du entregatu aurretik, besteak beste:
| Proba | Estandarra / Onarpen Irizpideak |
|---|---|
| MV dielektrikoa (CA jasaten) | IEC 62271-1 / ANSI C37: 1 minutuz isolamendu maila nominalean aplikatzen da - flashover ez |
| LV potentzia-maiztasunaren jasapena | IEC 61439-1: isolamendu maila nominalaren arabera aplikatzen da - ez dago flashover |
| Transformadoreen ohiko probak | IEC 60076-1: Harilaren erresistentzia, tentsio-erlazioa, zirkuitu laburren inpedantzia, kargarik gabeko galera, karga-galera |
| Isolamendu Erresistentzia | IEC 60076 / IEC 62271 arabera — 2.500 V DC-ko erresistentzia; fabrikaren oinarrizko lerroarekin alderatuta |
| Babes-errelearen proba funtzionala | Babes-funtzio guztiak erreleen koordinazio-ezarpenen aurka probatu dira; bidaia-denbora egiaztatuta |
| Elkarlokatze-funtzioaren proba | Interblokeo mekaniko eta elektriko guztiak egiaztatu dira etenaldi-sekuentzia okerrak saihesteko |
| Ikusizko eta Dimentsioko Ikuskapena | Osagai, etiketa, kableen marka eta konexio guztiak onartutako planoaren arabera egiaztatu dira |
| Olio-lagina (olioan murgilduta dauden unitateak) | IEC 60296: Erresistentzia dielektrikoa, hezetasun edukia eta azidotasuna probatu eta ziurtatuta |
11. taula — Lugaoko Kutxako Azpiestazioetako Ohiko Proba Programa
Eskaera esanguratsuetarako edo bezeroak eskatuta, Lugao Power-ek fabrikako onarpen-probak (FAT) egiten ditu bere instalazioetan. FAT bitartean, bezeroaren ingeniariek edo izendatutako ikuskapen-agenteek ohiko proba elektriko guztien lekuko izan ditzakete, materiala eta osagaien ziurtagiriak berrikusi, dimentsioko adostasuna egiaztatu, kalitate-dokumentazioa ikuskatu eta izen-plakaren zehaztasuna berretsi dezakete bidalketa baimendu aurretik. FAT probaren txosten osoak, probaren datuekin, kalibrazio-erregistroekin eta ikuskatzaileen sinadurarekin, entregako dokumentazio paketearen zati gisa eskaintzen dira.
