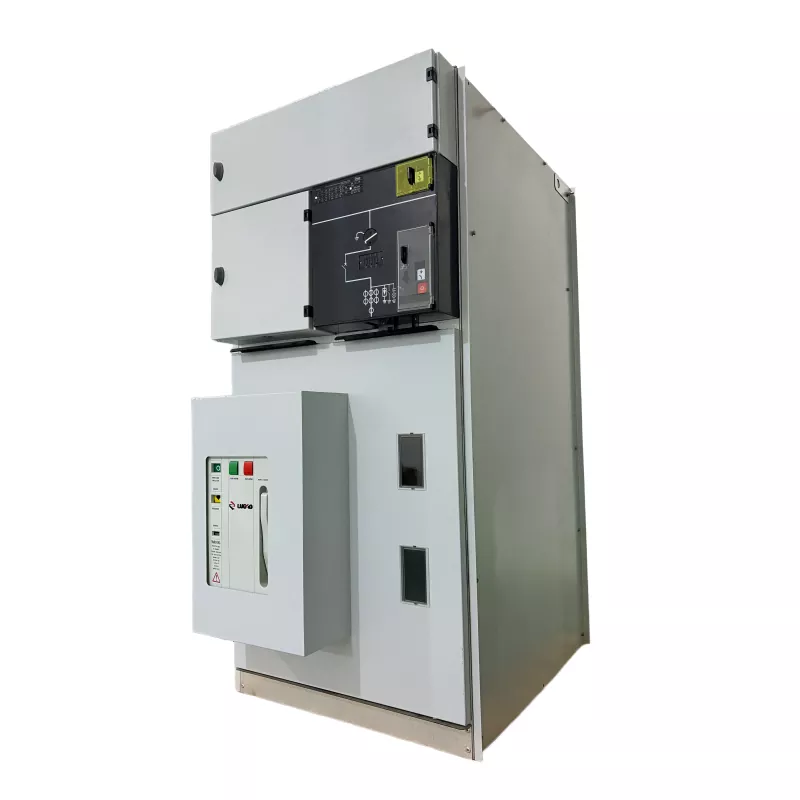

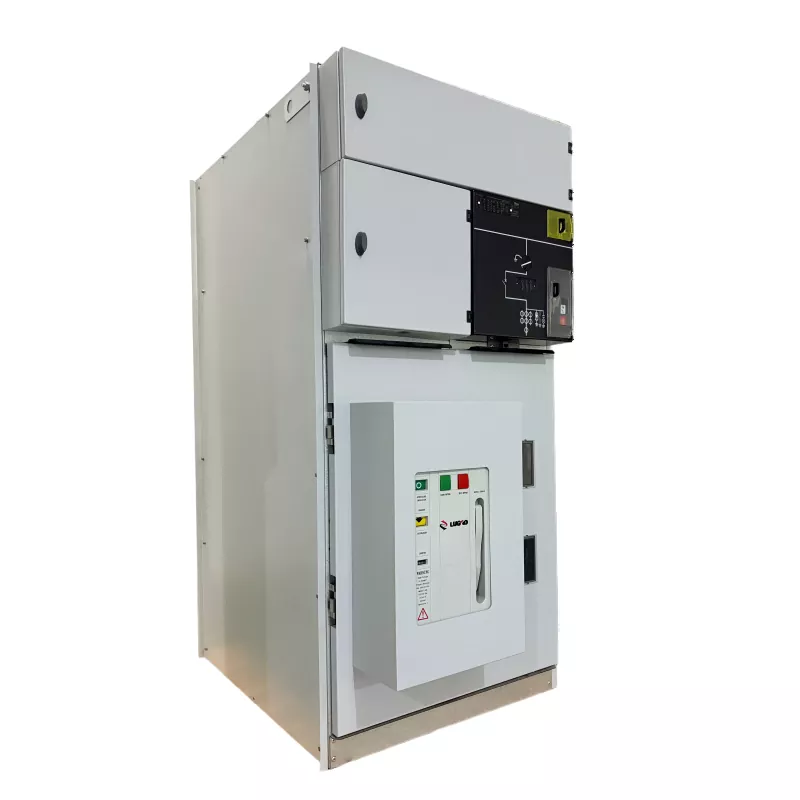

Barruko Gas Isolatutako Eraztun Unitate Nagusiko Konmutagailu Panela VCBrekin

Fabrikatzaile profesional gisa, kalitate handiko Barruko Gas Isolatutako Eraztun Unitate Nagusiko Switchgear Panela VCBrekin eskaini nahi dizugu. Sare elektriko modernoetan potentzia kontrolatzeko, babesteko eta aldatzeko diseinatutako tentsio ertaineko banaketa-gailu trinkoa da. Hutseko etengailuaren teknologia (VCB) integratzen du gasez isolatutako kommutagailuen egiturarekin, barruko inguruneetan funtzionamendu seguru eta eraginkorra eskainiz.

Mota haueraztun-unitate nagusia (RMU)tentsio ertaineko elektrizitatea banatzeko sistemetan oso erabilia da zirkuitu elektrikoak konektatzeko, babesteko eta isolatzeko. Gasaren isolamendu zigilatuarekin eta hutsean eteteko teknologiarekin, VCBdun Barruko Gas Isolatutako Eraztun Nagusiaren Switchgear Panelak arkua itzaltzeko errendimendu bikaina, isolamendu-gaitasun sendoa eta gutxieneko mantentze-eskakizunak eskaintzen ditu.

Parametro tekniko nagusiak

Ez.	Elementua		Unitatea	Parametroak
1	Tentsio nominala		kV	12	24	36	40.5
2	Korronte nominatua		A	630/1250
3	Maiztasun baloratua		Hz	50/60
4	1 minutuko potentzia-maiztasuna jasateko tentsioa	Balio osoa	kV	42	55	80	95
		Eten puntua		48	65	95	110
5	Tximistaren bulkada jasateko tentsioa	Balio osoa	kV	75	125/150	170	95
		Eten puntua		85	150/160	185	215
6	Iraupen laburreko korronte baloratua	Zirkuitu Nagusia	kA	25/2s
		Lurreratze zirkuitua		25/2s
7	Gain-jasateko korronte nominatua		kA	63			50
8	Transferentzia-korronte nominatua		A	1300~1700
9	Karga nominala Itxiera hausteko korrontea		A	630
10	Kablea Kargatzeko Haustura-korrontea		A	50/10
11	Deskargatu gabeko Transformadorea Haustura Korrontea		A	20
12	Kablea Kargatzen Lurraren Matxura Hausteko Korrontea		A	100			80
13	Zirkuitu Laburreko Eten Korronte Nazionatua		kA	20
14	Zirkuitu Laburreko Ixteko Korronte Nazionatua		kA	63			50
15	Babes Klasea			IP3X
16	Karga etengailuaren bizitza		Denbora	5000
17	Lurreratze Switch Life		Denbora	5000

Zehaztapen Teknikoak

Parametro elektriko nagusiak

• Tentsio nominala: 12kV / 24kV / 36kV
• Maiztasun baloratua: 50Hz / 60Hz
• Korronte nominala: 630A - 1250A
• Zirkuitu laburren hauste-korrontea: 25kA arte
• Potentzia-maiztasuna jasateko tentsioa: ≥ 42kV
• Tximista-bulkadari eusteko tentsioa: ≥ 75kV

Egitura Ezaugarriak

• Gas isolatuta dagoen etengailu trinkoen diseinua
• Hutseko etengailu integratua (VCB)
• Erabat zigilatutako deposituaren egitura fidagarritasun handikoa lortzeko
• Konfigurazio modularra potentzia malgutzeko
• Barruko instalaziorako egokia

Aplikazioak

TheBarruko Gas Isolatutako Eraztun Unitate Nagusiko Konmutagailu Panela VCBrekinasko aplikatzen da tentsio ertaineko banaketa sareetan, non konmutazio eta babes fidagarriak behar diren.

• Hiri elektrikoa banatzeko sareak
• Elikatze-sistema industrialak
• Eraikin komertzialak eta bizitegi-komunitateak
• Trenbide eta garraio azpiegiturak
• Meatzaritza eta metalurgia industriak
• Energia garraiatzeko eta banatzeko proiektuak
• Energia berriztagarrien sareko konexioak

Ezaugarri nagusiak

• Hutsean zigilatutako etengailuaren diseinua– TheBarruko Gas Isolatutako Eraztun Unitate Nagusiko Konmutagailu Panela VCBrekinaltzairu herdoilgaitzezko gas ganbera batean instalatutako hutseko etengailu solido-zigilatu bat erabiltzen du. Diseinu honek zirkuitu nagusiko arkuak ezabatzen ditu eta zerbitzu elektrikoaren bizitza luzea bermatzen du isolamendu fidagarritasun handikoarekin.
• Erabat zigilatua eta mantentzerik gabeko egitura– Tentsio handiko osagai guztiak, hala nola busbarrak, deskonexio-etengailuak, VCBak eta korronte-transformadoreak gas-biltegi itxi baten barruan daude itxita, hautsetik, hezetasunetik eta kanpoko kutsaduratik babestuz.
• Egitura trinkoa– Diseinu integratuak instalazio-espazioa nabarmen murrizten du, barruko azpiestazioetarako, azpiestazio aurrefabrikatuetarako eta gela elektrikoen espazio mugatua duten proiektuetarako aproposa da.
• Segurtasun Operatiboa Handia– Bost frogako interblokeo mekanikoko sistemaz hornituta eta presio arintzeko norabideko kanalez hornituta, funtzionamendu okerrak saihesteko eta sistemaren funtzionamendu segurua bermatzeko.
• Banaketa adimendunaren bateragarritasuna- Funtzionamendu elektrikorako eta automatizaziorako interfaze erreserbatuek energia banatzeko sare adimentsu modernoetan erraz integratzeko aukera ematen dute, Lugaoren kalitate kontrol zorrotzak eta fabrikazio estandar fidagarriak lagunduta.

Zergatik aukeratu Lugao

• Fabrikatzaile profesionala – Lugao Powertentsio handiko eta ertaineko potentzia garraiatzeko eta banatzeko ekipoetan espezializatuta dago.
• Ekoizpen Teknologia Aurreratua– Doitasunezko fabrikazio-prozesuek eta proba-sistema integralek produktuaren fidagarritasuna bermatzen dute.
• Kalitate Kontrol zorrotza– Barruko Gas Isolatutako Eraztun Unitate Nagusiko Switchgear Panelak VCBrekin nazioarteko estandarrak betetzen ditu, besteak besteISO9001, SGS, CCC eta CE ziurtagiriak.
• Industria Esperientzia– Urteetako esperientzia Lehorreko Transformadoreetan, Olioan Murgildutako Transformadoreetan eta elektrizitatea banatzeko ekipoetan.
• Aplikazio globala– Lugao irtenbideak asko erabiltzen dira sare elektrikoetan, industrian, garraioan eta azpiegituren proiektuetan mundu osoan.
• Laguntza Teknikoa– Zerbitzu profesionalen taldeak orientazio teknikoa eta epe luzerako laguntza eskaintzen die bezero globalei.

Ohiko galderak

1. Zein da Barruko Gas Isolatutako Eraztunaren Unitate Nagusiko Switchgear Panelaren funtzio nagusia VCBrekin?

TheBarruko Gas Isolatutako Eraztun Unitate Nagusiko Konmutagailu Panela VCBrekintentsio ertaineko elektrizitatea banatzeko sistemetarako diseinatuta dago. Zirkuitu elektrikoen kommutazio, babes eta isolamendu fidagarriak eskaintzen ditu, energia-hornidura egonkorra eta funtzionamendu segurua bermatuz hiri-sareetan, industria-instalazioetan eta azpiestazioetan.

2. Zein abantaila ditu hutseko etengailu bat (VCB) erabiltzeak RMUn?

Hutseko etengailuak arkuak itzaltzeko gaitasun bikaina, bizitza elektriko luzea eta gutxieneko mantentze-baldintzak eskaintzen ditu. Gasez isolatutako RMU egituran integratzen denean, aldaketen fidagarritasuna, funtzionamenduaren segurtasuna eta ekipoen iraunkortasun orokorra hobetzen ditu.

3. Non dago instalatuta normalean VCB duen Lugao Barruko Gas Isolatutako Eraztun Unitate Nagusiko Switchgear Panela?

Barruko potentzia banatzeko inguruneetan instalatzen da, hala nola azpiestazio trinkoetan, industria-lantegietan, merkataritza-eraikinetan, bizitegi-komunitateetan, trenbideetan eta energia berriztagarrien banaketa-sistemetan, non espazioaren eraginkortasuna eta fidagarritasun handia behar diren.

4. Zergatik aukeratu Lugao gas isolatuetarakoRMU etengailuak?

Lugaok energia banatzeko ekipamendu fidagarriak eskaintzen ditu fabrikazio teknologia aurreratuak, kalitate kontrol zorrotzak eta nazioarteko ziurtagiriak barne, ISO9001, SGS, CCC eta CE. Transformadoreetan eta potentzia-ekipamenduetan esperientzia sendoarekin, Lugaok errendimendu egonkorra, zerbitzu-bizitza luzea eta laguntza tekniko profesionala eskaintzen ditu energia-azpiegituren proiektu globaletarako.
