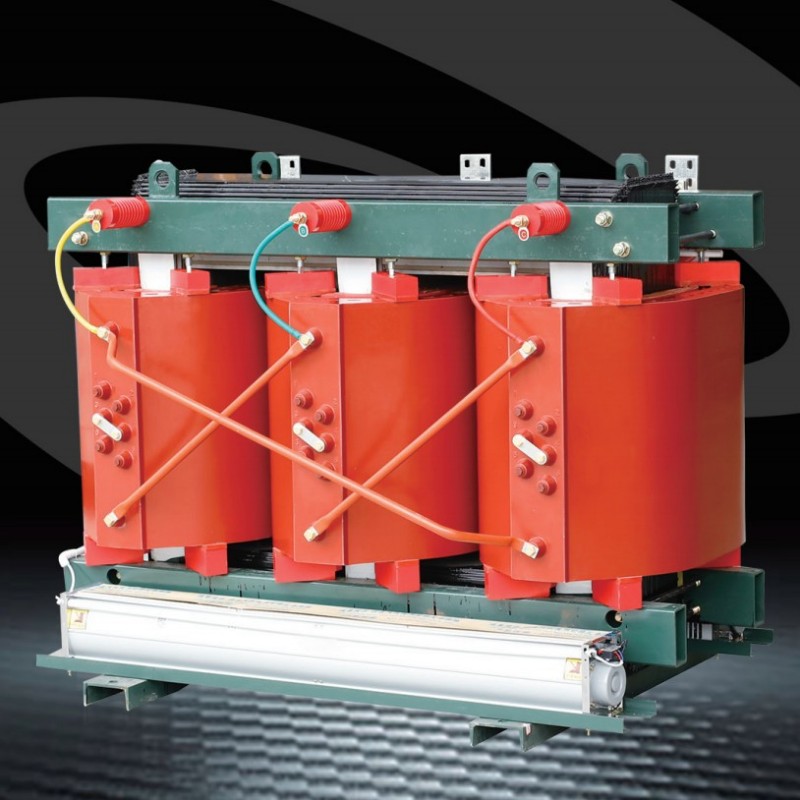

SC (B) 13-20-10kv-en gida integrala RESIN Dry motako transformadoreak

Tradizionala ez bezalaOlio-transformadoreak, SC (B) 13-0-10kv Cast Resin motako transformadoreak epoxi erretxina galdaketa teknologia aprobetxatzen du errendimendu estandarrak berriro definitzeko, ezinbesteko aukera bihurtuz azpiegitura kritikoetarako eta hiri-ezarpenetarako ezinbesteko aukera bihurtuz.

Ereduari begirada hurbilagoa: SC (B) 13-20-10kv

Bere ezaugarriak esploratu aurretik, dekretu ereduaren izena:

S: hiru fase transformadorea da ("S" "hiru fasea" txinatarretan dago).

C: Erretxina isolamendua, suteen segurtasuna eta iraunkortasuna bermatzen dituen gako teknologia adierazten du.

(B): Tentsio baxuko paperezko bobina adierazten du, alanbre zauri-bobin tradizionaletan arazo arruntak konpontzen dituen diseinu aukera.

13: Diseinuaren serie zenbakia, eraginkortasun hobetzeko ingeniaritza iterizazio aurreratuak islatzen ditu.

: 50 kVA-tik 3150 KVA-ra bitarteko gaitasuna.

20-10kV: tentsio handiko alboko tentsio maila.

Zeintzuk dira SC (B) 13-20-10kv-en funtzionamendu baldintzak

● Instalazioaren altitudea: itsas mailaren gainetik 1000 m baino gehiago ez izatea;

● Hornidura-tentsioko uhin-forma: Sine olatu baten antzekoa;

● Fase anitzeko hornidura tentsioaren simetria: fase anitzeko transformadore bati lotutako energia hornidura-tentsioak gutxi gorabehera simetrikoak izan beharko lirateke;

● Giro tenperatura: airearen tenperatura maximoa + 40 ° C; Gehienezko eguneroko batez besteko tenperatura + 30 ° C; Gehienezko urteko batez besteko tenperatura + 20 ° C; Gutxieneko airearen tenperatura -25 ºC (barruko transformadoreei aplikagarria).

Zerk egiten du erretxina lehorra motako transformadore bereziak?

● Core

1. Nukleoa hotzeko silikonazko altzairuzko xaflak eraikitzen dira, iragazkortasun magnetiko handia, aleak orientazio bikaina eta 45 ° erabat inklinatutako artikulazioekin. Oinarrizko hodia plaka karratu berezi bat erabiltzen du, nukleo hankak zinta isolatzaileekin lotuta. Oinarrizko azalera erretxina berezi batez estalita dago hezetasuna eta herdoila saihesteko, kargurik gabeko galerak, kargurik gabeko korrontea eta nukleo zarata modu eraginkorrean murrizteko.

2.Safe, sugar-atzerakada eta kutsadurarik gabe, zuzenean karga zentroan instalatu daiteke.

3. Mantendu gabeko, instalatzeko erraza, eta funtzionamendu kostu orokor baxuak.

4.Herriko hezetasunarekiko erresistentzia normala da% 100eko hezetasunarekin funtzionatzera eta aurrez aurre egin ondoren irteera baten ondoren funtziona dezake.

5. Galerak, isurketa partzial baxua, zarata txikia eta beroaren xahutze sendoa bermatuta daude. Tenperatura babesteko sistema integrala hornituta, segurtasun fidagarria eskaintzen du transformadore seguruaren funtzionamenduagatik. Fidagarritasun handia. Dagoeneko funtzionatzen duten produktuen azterlan operatiboan oinarrituta, produktuaren fidagarritasun adierazleak nazioarteko lanbide estandar lortu dituzte.

● Foil bobina

Tentsio baxuko haizeak kobrezko paper bakarra erabiltzen du, F klaseko isolamendua, tentsio baxuko paperezko makina dedikatu batean zaurituta. Paperezko bobinak zirkuitu motzeko estresa, ampere-buelta handiko desoreka, bero-xahutze eskasa, helize angelu akatsak, eta eskuzko soldadura kalitate ezegonkorra, tentsio baxuko, alanbre zauri handiko produktuekin lotutako eskuzko soldadura kalitatea. Gure enpresak erretxina-poting eta sendatzea ere erabiltzen du hezetasuna eta orban erresistentea sortzeko.

● Tenperatura kontrolatzeko gailua

Transformadoreak Bwdk serieko seinale termometroa erabiltzen du. Tenperaturaren sentsorea tentsio baxuko bobinaren goiko erdian txertatuta dago, hiru faseetako funtzionamendu-hezetasun maila automatikoki antzeman eta bistaratzen du. Gainera, tenperatura gehiegi alarma eta tripulazio funtzioak ditu.

● Tentsio bihurketa

Konexioak 10kV eta 20 kv arteko tentsio bihurketa posizio desberdinetan uzten du, 10KV eta 20KV sistemaren baldintzak betetzen ditu, hurrenez hurren.

Nork behar du transformadore hau?

Segurtasuna ez da negoziagarria botere sistemetan, batez ere arrisku handiko edo gune populatuetan. SC (B) 13-20-10kV transformadorea zentzu horretan nabarmentzen da, sute arriskuak, hezetasuna eta egonkortasun operatiboa jorratzen dituztenak. Suteak erresistenteak, kutsadurarik gabeko operazioa epoxi erretxina, transformadorearen isolamendu materiala da, berez ere sugar-retardant da. Ez ditu gas toxikoak askatzen tenperatura altuen aurrean egon eta epe laburreko gehiegikeriak jasan ditzake sua harrapatu gabe. Horrek transformadorea sute sentikorreko kokapenetarako aproposa da:

● Lurpeko espazioak: metroak, meategiak eta tunelak.

● Eraikin publikoak: eskolak, ospitaleak eta merkataritza zentroak.

● Instalazio kritikoak: zentral elektrikoak, petrolio-eremuak eta goi mailako eraikinak.

ErabatkiOlio-transformadoreak, ez da lurzorua edo uraren kutsadura arriskurik, ingurune estandar modernoekin.

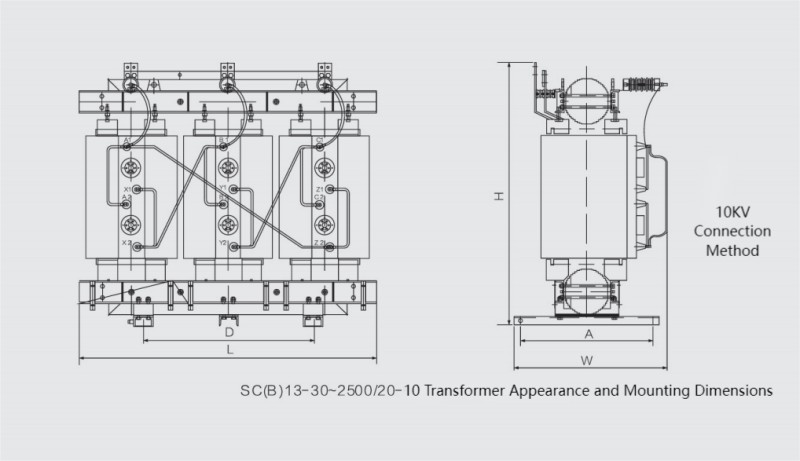

Zehaztapen teknikoak: errendimenduaren atzean dauden zenbakiak

Transformadorearen aldakortasuna ulertzeko, ikus dezagun bere funtsezko parametro teknikoak:
